Мониторинг ИБП. Основные варианты удаленного мониторинга / управления

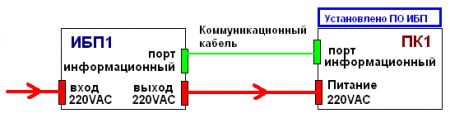

П1) Обычный мониторинг ИБП + ПК

ИБП подключен к ПК1 кабелем (RS232, USB или др.), на ПК1 установлено ПО мониторинга. ПК1 питается через ИБП. Мониторинг/управление ИБП производится с ПК1. Если ПК1 подключен к сети возможно удалённое оповещение (Email и др.).

Примеры: ИБП Pro-Vision Black 3000 LT, ПО UPSilon 2000.

Замечания:

• Набор для такого мониторинга (ПО + коммуникационный кабель) входит в стандартный комплект всех ИБП малой и средней мощности.
• Если интерфейсы не совпадают, например, ИБП – RS232, а ПК – USB, используйте соответствующий переходник для ПК. См. дополнение 2 ниже.

П2) Система мониторинга ИБП + ПК1 (главный) + LAN + сетевые ПК

Всё тоже, что и в предыдущем пункте П1. Дополнительное отличие: ПК1 подключен к локальной сети (ЛВС / LAN / WAN). На других сетевых ПК (ПК2,ПК3 и тд.) также установлено ПО мониторинга с поддержкой сетевой работы. Все ПК и сетевые устройства LAN должны питаться от ИБП или аккумуляторов. Мониторинг / управление ИБП производится с ПК1, ПК2, ПК3 и тд. Возможно удалённое оповещение (через E-Mail и др.).

Пример: ИБП Pro-Vision Black 3000 LT, ПО UPSilon 2000 и несколько ПК, объединенных в компьютерную сеть.

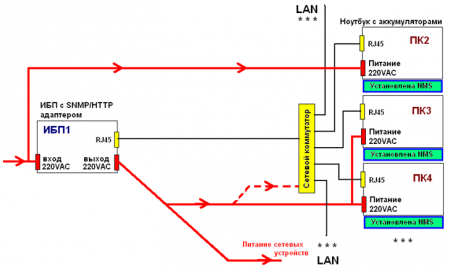

П3) Система мониторинга ИБП + SNMP / HTTP-адаптер + LAN + сетевые ПК

ИБП имеет SNMP / HTTP-адаптер и подключен к компьютерной сети (LAN / WAN). Мониторинг / управление ИБП производится с любых сетевых ПК на которых установлена NMS (WEB-browser) или ПО поддерживающее работу с SNMP (HTTP). Возможно удалённое оповещение (через E-Mail и др.).

Пример: ИБП Pro-Vision Black 3000 LT, внешний SNMP / HTTP-adapter DP532, сетевой ПК с пакетом ПО HP OpenView NNM.

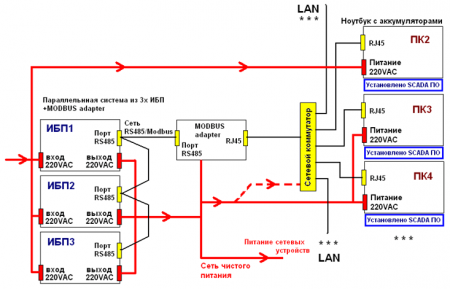

П4) Система мониторинга ИБП + ЛЮБОЙ адаптер + LAN + сетевые ПК

Всё тоже, что и в пункте П3, но другой протокол и соответственно адаптер / устройство и ПО рассчитаны на работу по этому протоколу. ПК подключены к LAN / WAN. ИБП и адаптеры могут быть объединены своими сетями RS485 и др.

Варианты протоколов связи ИБП (варианты типов адаптера):

• П4.1 – специальный протокол ИБП например Phoenixtec
• П4.2 – «сухие контакты» / самый простой «протокол» с использованием реле
• П4.3 – SNMP
• П4.4 – HTTP / WEB
• П4.5 – MODBUS
• П4.6 – Lonworks, J-Bus, Profibus, CAN, BACnet и др.

Мониторинг / управление ИБП производится с любых сетевых ПК на которых установлен пакет ПО совместимого с соответствующим протоколом. Возможно удалённое оповещение (через E-Mail и др.). Некоторые адаптеры поддерживают подключение несмольких ИБП с помощью специальной сети, например, RS485 или с помощью концентраторов.

Пример: ИБП Safe-Power Evo 160 KVA, Modbus adapter MODBUS X-rabbit, сетевой ПК с пакетом ПО Proficy HMI / SCADA – iFIX.

Замечание к П4.1:

• Для некоторых типов ИБП их собственный протокол связи открыт. Его можно использовать для написания собственных программ мониторинга ИБП.

П5A), П6B) Система мониторинга с GSM / GPRS / CDMA модемом

Подключение «родного» GSM / GPRS / CDMA-модема к ИБП (например: Master-Vision, Mega-Vision и др.).

PC is present or absent, GSM modem automatically send alarm SMS [AC FAIL, BATTERY LOW etc.] to cellular phone.
ПК может быть или не быть, GSM модем автоматически посылает аварийные СМС [авария в сети, АКБ разряжены и др.] на сотовый телефон.

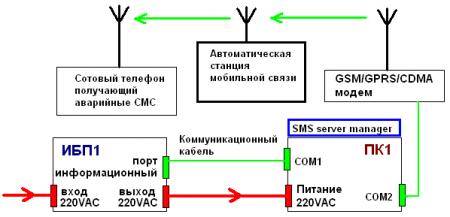

П5A) PC with SMS Server Software + GPRS Modem

Система мониторинга ИБП, ПК, GPRS-модем. Компьютер обязателен.

Замечания:

• Программа SMS server (SMS server manager) может быть свободно загружена с сайта MEGATEC, а так же она находится на комплектном диске SNMP-адаптера Megatec (NetAgent).

• Не все GPRS модемы поддерживают работу данного ПО, так как имеют разные схемы контактов / интерфейсов.

• Рекомендуется использовать только поставляемый заводом родной GPRS-модем, во избежании несовместимости.

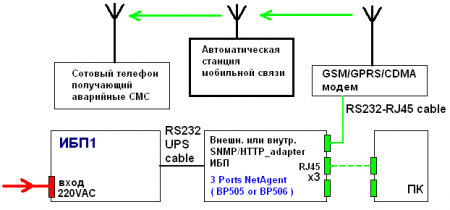

П6B) SNMPадаптер BP505/506 + GPRS Modem

Система мониторинга ИБП, SNMP-адаптер BP50X, GPRS-модем.

• SNMPадаптер BP505 (внешний, 3-портовый / External 3 Ports NetAgent II), GPRS Modem
• SNMPадаптер BP506 (внутренний, 3-портовый / Internal 3 Ports NetAgent II), GPRS Modem

Компьютер может отсутствовать. Система может работать как совместно с ПК, так и без него:

ИБП --> 3 Ports NetAgent (BP505 или BP506) --> GPRS modem

Дополнение 1

Варианты П5), П6) могут использоваться и при наличии подключения к локальной сети (LAN).

Дополнение 2

Проблемы при рассылке СМС

2.1) Пример проблемы: например, необходимо автоматически разослать СМС сообщения при аварии ИБП.

Возможные решения:

• Самый простой способ. Используется система (например, охранная) с рассылкой СМС, подключенная к ИБП по сухим контактам (в большинстве ИБП сухие контакты – опция).
• На базе стандартного или дополнительного мониторинга ИБП, на базе SNMP или др. адаптера.
• Рассылка СМС посредством стандартного ПО (например, ПО UPSman, ИБП N-Power Evo, SNMP-adapter CS121, ПО SMS Server Manager, ИБП Pro-Vision Black, SNMP-адаптер DP522).

Возможные проблемы:

• При рассылке через бесплатные серверы СМС могут быть проблемы.
• При работе с платными серверами рассылки СМС (серверы поддержки устройств автоматической рассылки СМС) могут быть проблемы.
• При рассылке через локальный «не родной» (сторонний) радиомодем могут возникнуть проблемы совместимости.
• Создание собственного bat файла, который даст команду на рассылку локальному «не родному» радиомодему – возможно но сложно.
• Написание собственного ПО, дающего команду на рассылку локальному «не родному» радиомодему – возможно но сложно.

2.2) Рассылка СМС через E-Mail – этот наиболее распространенный вариант (из-за простоты и надёжности по сравнению с другими вариантами), так как основные телефонные операторы в России открыли эту услугу с 2009-2011 гг. Как это работает: необходимо в ПО мониторинга ИБП в разделе E-Mail рассылки ввести адрес EMAIL-сервера, занимающегося переводом E-Mail в СМС. Далее СМС идёт как положено на указанный вами телефонный номер. Оплата производится по СИМ карте вашего телефона. Не путайте эту услугу с (сервером) платной / бесплатной рассылки СМС! По этой услуге всю информацию можно узнать у вашего телефонного / сотового оператора.

Замечание: в интернете распространено большое число списков серверов, которые якобы бесплатно выполняют данные функции. В настоящий момент нет достоверного подтверждения их работоспособности. Используйте только своего сотового оператора и его сервера и инструкции.

2.3) Рассылка СМС через «родной» GSM модем. См. П5 и П6.

Дополнение 3

В ПК и ноутбуках может отсутствовать порт RS232 (COM-порт). В этом случае используйте USB-card (опция), устанавливаемую в интеллектуальный слот ИБП или любой переходник USB-RS232 (COM), так же называемый адаптером, конвертером. Например:

• Контроллер ST-Lab U224 USB TO RS-232 COM SERIAL.
• USB RS-232 Serial Adapter USB Serial Adaptor Converter Prolific Chip (CABLEMAX).

Дополнение 4

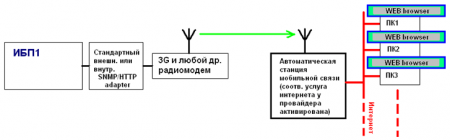

Во всех вариантах перечисленных выше также может быть использована не только стандартная проводная но и нестандартная связь, например, связь по линиям электропередач или беспроводная связь (G, GSM, WIFI. Также могут применяться различные технологии радиоудлинения интернета: ГГц-технологии, операторы сотовой, спутниковой, транкинговой и др. радио связи, радиолюбительская КВ, УКВ и др. радиосвязь, а так же специализированная проводная связь (связь по ЛЭП и др.), и соответственно применены все обычные свойства соответствующего дистанционного мониторинга / управления ИБП: рассылка E-Mail, СМС, оповещение / управление по сети в любой точке мира с любого устройства имеющего доступ в интернет или телефонну и др. сеть, круглосуточная система диспетчеризации и мониторинга «Teleglobal Service» (GSM) и др. Cм. пример ниже (беспроводной интернет доступ к ИБП):

Тем не менее, во избежание проблем с радио-сетями, а также при необходимости подключения ИБП к сети в точке, где нет локальной сети в т.ч. для рассылки СМС рекомендуется использовать варианты мониторинга приведённые в П5, П6.

Пример системы "беспроводной интернет доступ к ИБП"

4.1 Удалённый беспроводной доступ по HTTP протоколу

Доступ по радиоканалу к SNMP-адаптеру ИБП через WEB-браузер представлен ниже.

Замечания:

• ИБП на рисунке не показан. Результаты проверки удалённого доступа: связь с адаптером по HTTP- в норме.

Модель модема-роутера: производитель C-MOTECH Co., Ltd., модель CNU680RUS (модем-роутер C-motech CNR680W).
Модель SNMP/HTTP адаптера: SNMP / HTTP-адаптер NetAgent DK522 Mini External DK522.

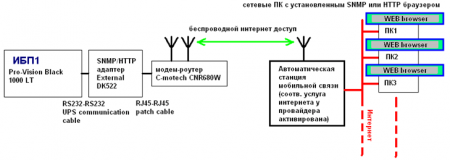

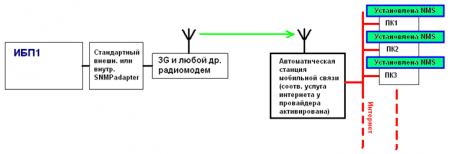

Схема системы:

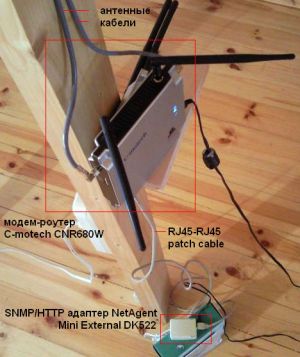

Общий вид системы (ИБП не показан):

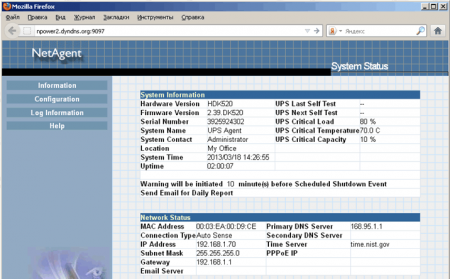

Удалённый беспроводной доступ по HTTP протоколу (WEB страница адаптера при просмотре с использованием беспроводного доступа – просмотр информации и управление ИБП полностью сохраняют функциональность):

4.2 Удалённый беспроводной доступ по SNMP-протоколу

Удалённый беспроводной доступ по SNMP протоколу (доступ по радиоканалу к SNMP-адаптеру ИБП через SNMP-менеджер) обычно реализуется только внутри локальной закрытой сети предприятия. Стандартный SNMP в WAN обычно не используется из-за относительно плохой защищённости этого протокола, даже несмотря на появление более защищённых версий протокола SNMP. Так же обычная реализация обмена данных в WAN по SNMP затруднена тем, что большинство провайдеров интернета блокируют SNMP трафик (порты). Однако есть исключение: в WAN можно использовать SNMP, если использовать технологии расширения частной сети LAN - VPN, защищённых туннелей и др. защищённых средств расширения локальной внутренней закрытой сети предприятия. В этом случае мониторинг на основе SNMP ничем не отличается от обычного SNMP мониторинга внутри закрытой сети LAN. В любом случае может использоваться беспроводной доступ.
