Источники бесперебойного питания N-Power Evo 20-80 кВА и выше до 1000 кВА
Содержание
N-Power Evo. Источники бесперебойного питания. N-Power. 20 кВА - 80 кВА ... 1000 кВА
ИБП N-Power Evo
80 кВА, 250 кВА
Ультрасовременные сверх малогабаритные ИБП большой мощности 80 кВА. Схема On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором. Трехфазный ИБП. С возможностью параллельной работы модулей для масштабирования или резервирования. Для централизованной защиты дата-центров, вычислительных залов, офисов и др. нагрузки. Предыдущее название модельного ряда Safe-Power Evo.
| Запросить стоимость |  |
#ибпЭво |
|
| Модель | Выпрямитель | Модель | Выпрямитель | Модель | Выпрямитель | ||
| 20 кВА / 16 кВт | 6-п.п. | 100 кВА / 80 кВт | 6 / 12-п.п. | 400 кВА / 360 кВт | 12-п.п. | ||
| 30 кВА / 24 кВт | 6-п.п. | 120 кВА / 96 кВт | 6 / 12-п.п. | 500 кВА / 450 кВт | 12 / 24-п.п. | ||
| 40 кВА / 32 кВт | 6-п.п. | 160 кВА / 128 кВт | 6 / 12-п.п. | 600 кВА / 540 кВт | 12 / 24-п.п. | ||
| 50 кВА / 40 кВт | 6-п.п. | 200 кВА / 180 кВт | 6 / 12-п.п. | 800 кВА / 720 кВт | 12 / 24-п.п. | ||
| 60 кВА / 48 кВт | 6-п.п. | 250 кВА / 225 кВт | 6 / 12-п.п. | 1000 кВА / 900 кВт | 12 / 24-п.п. | ||
| 80 кВА / 64 кВт | 6 / 12-п.п. | 300 кВА / 270 кВт | 12-п.п. | ||||
 |
| ИБП N-Power Evo 80 кВА |
Для централизованной защиты критичных объектов: дата-центров, вычислительных залов, офисов, диагностического медицинского оборудования и других чувствительных нагрузок.
Централизованная защита крупных объектов: аэропортов, административных зданий, заводов, больших офисных центров, гостиничных и культурно-развлекательных комплексов, медицинских комплексов, жилых кварталов, малых городов, заводских цехов с непрерывным технологическим процессом и других критичных объектов соответственной мощности.
Особенности ИБП: изолирующий трансформатор, новейшие средства дистанционного мониторинга, возможность параллельной работы. Отличительным качеством ИБП Safe-Power Evo является их компактность. Например, ИБП 80 кВА имеет размеры: 698 × 866 × 1415 и вес 550 кг.
Источники бесперебойного питания (ИБП / UPS) серии N-Power Evo (Evolution) разработаны в 2006 г и построены по схеме On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором. Несмотря на свое относительно «спокойное» название («Эволюция»), новые агрегаты должны вызвать поистине революционные преобразования на рынке электрооборудования благодаря своей компактности и «продвинутым» коммуникационным возможностям. В настоящий момент они являются самыми совершенными и сверхмалогабаритными устройствами в своем классе. Это достигнуто за счет увеличения в 2 раза внутренней тактовой частоты выходного инвертора, построенного по схеме с широтно-импульсной модуляцией (ШИМ).

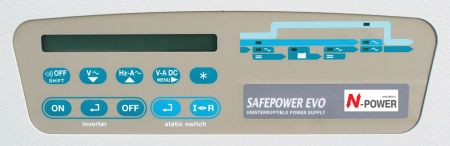

ИБП серии N-Power Evo, как и их предшественники ИБП серий Safe-Power Evo и Flexi-Power, оснащены схемой микропроцессорного управления и жидкокристаллическим индикатором, установленным на передней панели блока. С его помощью можно контролировать все основные параметры агрегата.
Существует возможность параллельного соединения до 4 блоков ИБП для масштабирования или резервирования. Синхронизация производится через оптоволоконные соединители для повышения надежности и помехоустойчивости параллельной системы.
ИБП серии Safe-Power обладают широкими коммуникационными возможностями: оптоволоконный (или электрический) интерфейс RS232, программное обеспечение EDMS, поддержка протоколов SNMP и ModBus, совместимость с услугой Teleglobal Service (служба дистанционной диагностики).
|
Модели 20 кВА … 250 кВА поставляются с 6-полупериодным выпрямителем в стандартной комплектации. Установка 12-полупериодного выпрямителя производится опционально.
Модели 300, 400 кВА поставляются только с 12-полупериодными выпрямителями, а модели 500-1000 кВА как с 12-, так и 24-полупериодными.

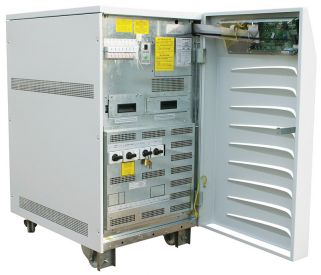

Агрегаты мощностью до 40 кВА включительно имеют внутреннее пространство для размещения встроенных аккумуляторных батарей на минимальное время резервирования.
|
|
|
|
Основные технические особенности
- Самые малогабаритные UPS в своем классе: 40 кВА — 550 × 850 × 1055 мм (Ш × Г × В), 300 кг; 100 кВА — 698 × 866 × 1415 мм (Ш × Г × В), 680 кг.
- Схема On-Line с двойным преобразованием напряжения (нулевое время переключения в батарейный режим работы и обратно).
- Выходной изолирующий трансформатор формирует независимую выходную нейтраль, повышая помехоустойчивость и позволяя работать с несбалансированной по фазам нагрузкой.
- Широкий диапазон допустимого изменения входного напряжения без перехода на батареи: ±15% (с зарядом аккумуляторных батарей); −20% … +15% (без разряда батарей).
- Современные схемотехнические решения: высокочастотные IGBT-транзисторы обеспечивают большой КПД инвертора, идеальную синусоидальну форму выходного напряжения и высокую надежность агрегата.
- Внутренняя тактовая частота инвертора, построенного по схеме с ШИМ, увеличена в 2 раза. За счет этого достигаются сверхмалые габариты устройства и идеальное качество формы выходного напряжения.

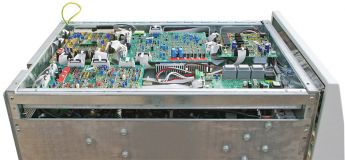

- Микропроцессорное управление и контроль.
- Система управления аккумуляторными батареями (Battery Health Guard System) следит за их состоянием и продлевает срок эксплуатации. Она обеспечивает программируемый батарейный тест, термокомпенсацию зарядного тока, оптимальный выбор конечной точки разряда батарей в зависимости от нагрузки, защиту от перенапряжения и минимальные пульсации зарядного тока.
- Высокий КПД системы, достигающий 99% в экономичном энергосберегающем режиме EcoMode. Это один из самых высоких показателей среди устройств аналогичной мощности.
- Вентиляторы системы охлаждения управляются микропроцессором для достижения оптимального охлаждения агрегата.
- Возможность параллельного подключения до 4 блоков для масштабирования мощности или аппаратного резервирования.
- Встроенная система защиты от обратного тока в схеме Bypass.
- Широкий выбор коммуникационных возможностей: RS232 с электрическим или оптическим подключением, программное обеспечения для мониторинга и управления Siel UPS Management Software, поддержка протоколов SNMP, HTTP, ModBus, JBus, ProfiBus и др., совместимость с услугой Teleglobal Service (служба дистанционной диагностики), возможность интеграции в современные системы BMS, SCADA.
- Широкий перечень дополнительных опций, в том числе 12- и 24-полупериодные выпрямители, входные изолирующие трансформаторы, устройства защиты от обратного тока, датчики контроля сопротивления батарейной изоляции, индикатор утечки на землю, входной THD-фильтр и др.
Параллельные системы
Параллельные системы строятся в двух случаях. Либо с целью масштабирования, т.е. увеличения общей выходной мощности (Parallel Capacity), либо с целью аппаратного резервирования (N+1), т.е. повышения ее общей надежности и отказоустойчивости (Parallel Redundancy).

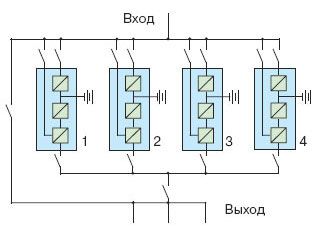

ИБП серии N-Power Evo обладают возможностью параллельного подключения до 4 одноранговых модулей как с целью резервирования, так и масштабирования.
Существует возможность подключения единого батарейного комплекта к параллельной системе N+1. Данное решение имеет неоспоримое преимущество: не теряется часть батарейного комплекта при выходе из строя любого модуля UPS в автономном режиме.
|
|
Особенности параллельной системы на базе ИБП N-Power Evo
- Могут строиться как на базе стандартных модулей ИБП, так и на базе специальных параллельных модулей без схемы ручного Bypass.
- Все модули параллельной системы равноправны.

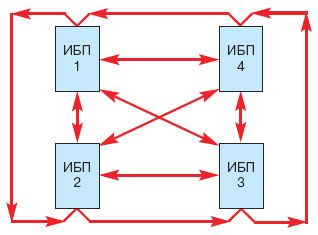

- Для синхронизации используются оптоволоконные линии, обладающие более высокой помехоустойчивостью по сравнению с электрическими.
- Топология линий синхронизации обладает 100% избыточностью для устойчивой работы агрегатов даже при случайном повреждения одного из соединителей.
|
|
|
|
|
|
Разрешительная документация
- Декларация о соответствии. Соответствует требованиям ТР ТС 004/2011 О безопасности низковольтного оборудования; ТР ТС 020/2011 Электромагнитная совместимость технических средств.
- Декларация о соответствии. Соответствует требованиям ТР ЕАЭС 037/2016 Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники.
