Износостойкие графитовые токосъемные ролики электродинамических стабилизаторов Oberon

В электродинамических стабилизаторах Oberon A/Y используются износостойкие ролики из графитового материала с длительным сроком службы (свыше 10 лет). Многие производители оборудования применяют традиционные щеточные токосъемники из-за их относительной простоты и низкой стоимости. Однако, многолетний опыт эксплуатации этих узлов доказал их ненадежность.

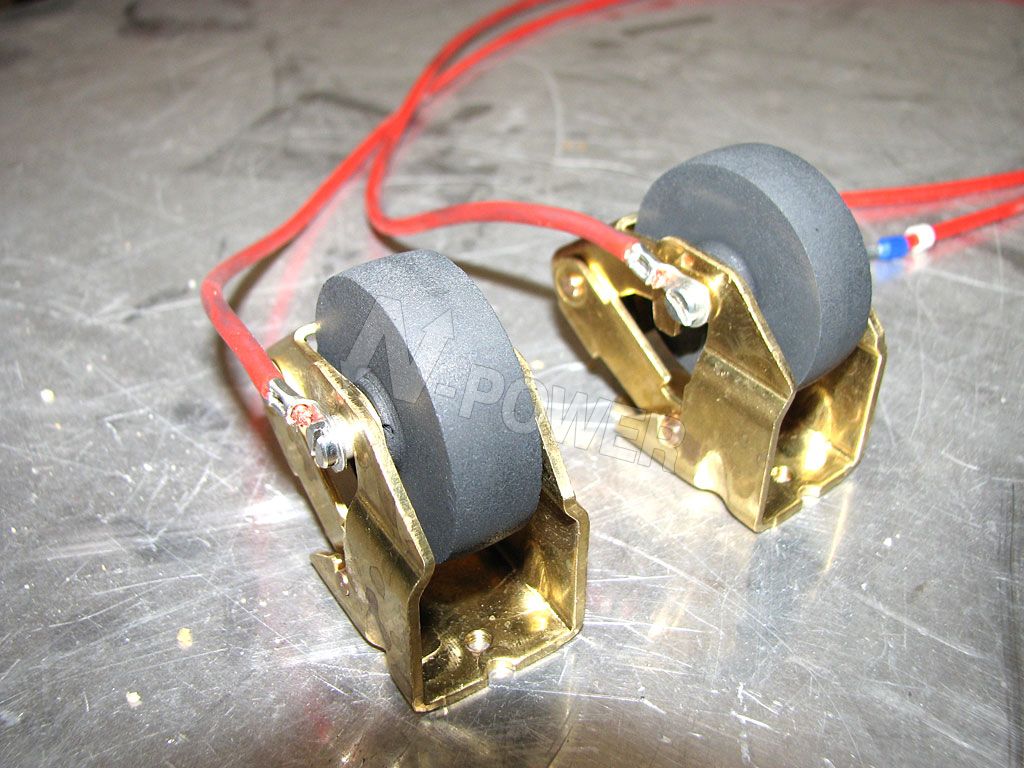

Последняя модификация долговечных графитовых роликов с большим сроком службы (не менее 10 лет)

Токосъемная каретка для работы с двумя параллельно соединенными вариаторами ( 2 ролика на каждую дорожку)

Трехфазный вариатор (регулируемый автотрансформатор)

Самым распространенным видом стабилизаторов напряжения в настоящее время являются электромеханические или электродинамические сервоприводные стабилизаторы. Они широко распространены благодаря конструктивной простоте, технологичности производства и относительно невысокой стоимости. Главными узлами таких стабилизаторов являются вольтодобавочный трансформатор и вариатор (регулируемый автотрансформатор). Описание принципа работы и блок-схема электродинамических стабилизаторов напряжения представлены здесь.

Одной из самых ответственных механических деталей вариатора является токосъемная каретка, управляемая сервоприводным механизмом. Во время работы стабилизатора она непрерывно меняет положение, отслеживая и компенсируя постоянные изменения входного напряжения.

В процессе этого движения необходимо обеспечивать надежный электрический контакт между кареткой и витками обмотки автотрансформатора. От качества данного контакта зависит надежная работа всего устройства.

Многие производители стабилизаторов напряжения (в том числе и известные) используют классические скользящие контакты щеточного типа как наиболее простые и экономичные. Однако, многолетние наблюдения во время эксплуатации доказали их ненадежность. Основными проблемами щеточных контактов являются их постоянное подгорание и искрение из-за высоких величин протекающих токов. А это, в свою очередь, приводит к выходу из строя оборудования. Поэтому щеточные контакты противопоказаны в мощных и сверхмощных стабилизаторах, используемых для защиты питания наиболее ответственной нагрузки.

Для радикального решения описанных выше проблем электродинамические стабилизаторы напряжения Oberon Y, Oberon A, Oberon A/Y - IP54, а также сетевые кондиционеры Oberon A/Y (LC) оснащены новыми графитовыми токосъемными роликами, сделанными из износостойкого композитного материала (см. фото). Они обеспечивают надежный электрический контакт, обладают высокой электрической проводимостью и способностью пропускать ток больших значений.

Хотелось бы также отметить, что стабилизаторы напряжения Oberon являются единственными электродинамическими устройствами с квадратным сечением обмоток автотрансформаторов (см. описание технологии Quad Section Variator). Поэтому токосъемные ролики контактируют с плоскими шлифованными поверхностями вариаторов без механического износа. За счет этого обеспечивается сверх длительный срок эксплуатации новых роликов (свыше 10 лет).

Некоторые конкурирующие заводы-изготовители идут по пути копирования наиболее удачных технологических решений. Они делают попытки применения графитовых роликов в стабилизаторах напряжения большой мощности. Однако, их механическое трение о неровную поверхность автотрансформаторов классического круглого сечения ведет к постоянному стачиванию графитового материала, и необходимости частой замены роликов (1 раз в 1.5-2 года). Повышенная выработка графита также увеличивает риск межвиткового короткого замыкания (КЗ) обмоток и неожиданного выхода агрегата из строя.
