Power-Vision EA. Источники бесперебойного питания. N-Power. 10 кВА ... 800 кВА
Мощный трехфазный ИБП Power-Vision EA от N-Power для защиты промышленной объектов. Приемлемая стоимость. Классическая схема On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором. Выпрямитель и инвертор на IGBT-транзисторах, корректор входного коэффициента мощности (PF<0.99), статический ручной байпас, улучшенный ЖК-дисплей. Модификации корпусов: IP21, IP31, IP54, сейсмостойкость до 8 баллов.

Для промышленных нагрузок большой мощности. Идеальная централизованная защита заводов, цехов, технологических линий, административных зданий, промышленного оборудования и др.

Power-Vision Black W 160-600 кВА, 3ф (руководство) Power-Vision Black W 10-120 кВА, 3ф (руководство) Power-Vision HF Module (руководство) ИБП Power-Vision HF Module (презентация) Power-Vision Black HF 3ф/3ф 10-60 кВА PF0.9 (руководство) Далее... Power-Vision Black 10-200 кВА (руководство) Трехфазные источники бесперебойного питания Power-Vision Black 3/3 20-80 кВА. Архив ИБП Power-Vision Black 3/1 (описание) ИБП Power-Vision Black (описание) ИБП Power-Vision (описание) Power-Vision Black 1ф/1ф 1-10 кВА (руководство) Power-Vision (руководство) ИБП Power-Vision (рекламный буклет) Источники бесперебойного питания Power-Vision Black 3/1. UPS. Архив Технические преимущества источника бесперебойного питания Power-Vision 3F Источники бесперебойного питания Power-Vision Black. Архив Источники бесперебойного питания Power-Vision 3F Источники бесперебойного питания Power-Vision. Архив Новые модели UPS (ИБП) Power-Vision 3F мощностью 40 кВА с улучшенными техническими характеристиками

Источники бесперебойного питания (ИБП / UPS) Power-Vision EA построены по классической схеме On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором. Трансформатор треугольник-звезда, установленный на выходе инвертора. Это позволяет в случае необходимости обеспечить гальваническую развязку нагрузки от входных силовых цепей и сформировать "чистую" выходную нейтраль (при отключенном режиме Bypass).

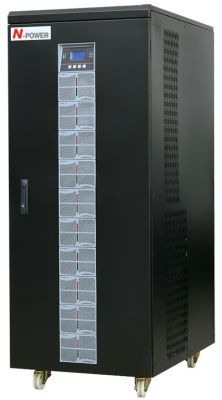

ИБП Power-Vision ЕА (10-80 кВА)

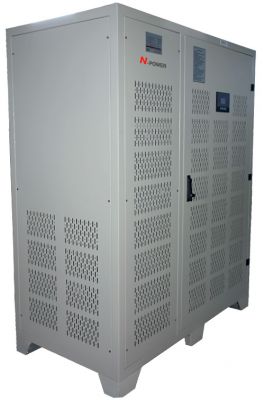

ИБП Power-Vision ЕА (100-300 кВА)

Основные технические особенности:

• Схема On-Line с двойным преобразованием напряжения.
• Изолирующий трансформатор на выходе инвертора.
• Выпрямитель и инвертор выполнены на современных IGBT-транзисторах.
• Низкий уровень нелинейных искажений входного тока (THD <5%).
• Микропроцессорное управление и контроль за работой установки.
• Корректор входного коэффициента мощности (PF до 0.99).
• Автоматический (статический) Bypass срабатывает в случае перегрузки или внутренней аварии ИБП.
• Улучшенный ЖК-дисплей на передней панели.
• Электронный журнал на 500 системных событий.
• Дополнительный SNMP-модуль.
• Модификации корпусов: IP21, IP31, IP54
• сейсмостойкость до 8 баллов

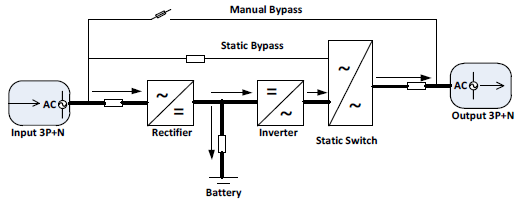

ИБП Power-Vision EA в режиме On-Line

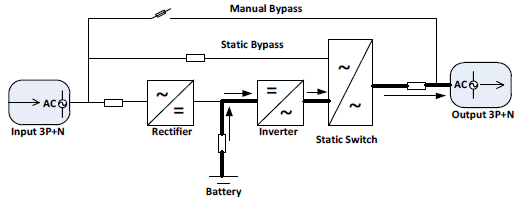

ИБП Power-Vision EA в батарейном режиме

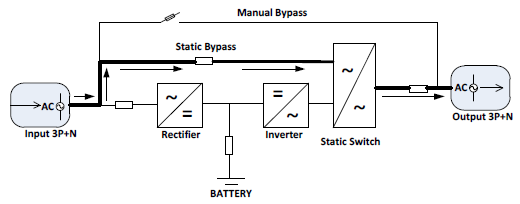

ИБП Power-Vision EA в режиме Bypass

ИБП серии Power-Vision EA 3ф вход / 3ф выход (10-800 кВА) с изолирующим трансформатором. Построены по схеме On-Line с двойным преобразованием напряжения. IGBT-выпрямитель обеспечивает высокий входной коэффициент мощности (PF) и низкий уровень гармонических искажений (КНИ) входного тока. Инвертор также построен на современных IGBT-транзисторах. Специальный микропроцессор формирует чистое синусоидальное выходное напряжение на выходе инвертора для питания критичной нагрузки.

Основными сферами применения ИБП данной серии является защита следующих типов нагрузок: промышленные производственные установки, больницы и устройства управления и мониторинга, медицинское оборудование, коммуникационные системы, лабораторное оборудование и др. нагрузка критичная к качеству электропитания. Для централизованной защиты ИБП серии Power-Vision EA устанавливаются между силовым вводом и критичной нагрузкой.

ИБП серии Power-Vision EA можно объединять в параллельные системы до 3 единиц и выходная мощность системы может быть увеличена в 3 раза.

Главные преимущества ИБП серии Power-Vision EA

• Защита нагрузки от блэкаута (полного отключения подачи электропитания):
  Если пропало входное напряжения, ИБП продолжает подавать напряжение в нагрузку за счет накопленной в аккумуляторах энергии, защищая ее таким образом.

• Повышенное качество выходного напряжения:
  ИБП имеет собственную систему стабилизации выходного напряжения и частоты независимо от его колебаний на входе. Стабилизация выходной частоты производится при отключенном режиме Bypass. При включенном выходная частота синхронизируется со входной.

• Улучшенная помехозащищенность линий:
  Схема двойного преобразования напряжения (выпрямление, а затем обратное преобразование в переменное) предотвращает прохождение любой входной помехи в нагрузку. Таким образом, в нагрузку поступает чистое и бесперебойное электропитание.

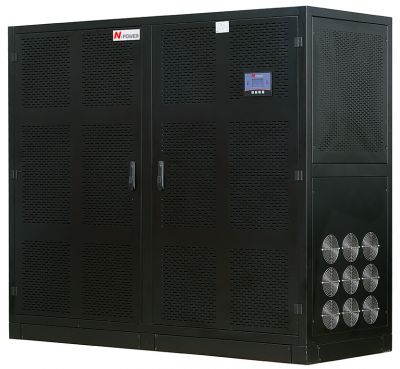

ИБП Power-Vision ЕА (300-800 кВА)

Описание основных узлов ИБП

Выпрямитель:
Этот блок выпрямляет 3-фазное входное переменное напряжение, преобразуя его в постоянное. Выпрямитель состоит из транзисторных IGBT-сборок, входных дросселей, конденсаторов постоянного напряжения и платы управления IGBT-модулями.
Цифровая система управления выпрямителя измеряет входное переменное и выходное постоянное напряжения и токи, ток заряда батарей и формирует управляющие сигналы ШИМ для IGBT-модулей. С их помощью регулируется выходное постоянное напряжение выпрямителя. При этом форма входного потребляемого тока выпрямителя приближается к синусоидальной. Точность ошибки фазировки по входным линиям выдерживается в районе 0%, коэффициент нелинейных искажений входного тока (КНИ) в пределах 3%, а входной коэффициент мощности (PF) свыше 0.999.

Система защиты от перегрузки следит за тем, что бы нагрузка не превышала 150%. В случае, если нагрузка превышает 200% выпрямитель мгновенно отключается. Он также отключится, если постоянное напряжение на батарейной шине выйдет за пределы установленного диапазона в сторону повышения или снижения. То же самое произойдет в случае выхода за установленные пределы входного напряжения или частоты. Электронная система защиты дополнена предохранителем и термомагнитным расцепителем для максимальной защиты устройства.

Инвертор:
Это устройство для преобразования постоянного напряжения (шина DC-bus) в переменное напряжение синусоидальной формы. Оно состоит из IGBT модулей, установленных на радиаторах, платы управления и фильтров. 32-битный контроллер платы управления периодические измеряет выходное напряжение, выходной ток и напряжение шины DC-bus. Это нужно для правильного формирования управляющих импульсов ШИМ-модуляции и получения чистой синусоиды на выходе. Так преобразуется постоянное напряжение шины DC-bus в выходное переменное напряжение. Гармонические искажения высокого порядка подавляются индуктивно-емкостным фильтром. Субгармоники низшего порядка исключаются схемой двойного преобразования напряжения. На выходе инвертора мы получаем чистое трехфазное напряжение со сдвигом 120-градусов по фазе. Нелинейные искажения выходного напряжения меньше 1%. Время переходного процесса при импульсной нагрузке не более 3-5 мс. Инвертор может выдерживать перегрузку свыше 150% и переключает нагрузку на питание по линии Bypass, если ее величина в установленных пределах. Если байпасный вход ИБП не подключен ко входной линии или мощность нагрузки слишком высока срабатывает защитное отключение инвертора. Если выходное напряжение или частота, а также напряжении шины DC-bus выше или ниже заданных пределов, то ИБП также переходит в режим Bypass, если он включен. Схему электронной защиты инвертора дополняют предохранитель и термомагнитный расцепитель.

Байпас:
Если ИБП имеет раздельный вход Bypass, то при преходе в режим Bypass нагрузка питается от этого источника. Если вход Bypass подключен в параллель с основным входом, то нагрузка будет питается от него. Bypass активируется при возникновении неисправностей (например, при перегрузке). В этом случае срабатывает статический переключатель. После исчезновения неисправности нагрузка вновь переключается на инвертор. Выходная частота и фаза формируемого инвертором напряжения синхронизируется с источником на входе Bypass. Это необходимо для переключения нагрузки. В случае если частота на входе Bypass ушла вышла за установленные пределы, происходит срыв синхронизации и инвертор продолжает подавать в нагрузку напряжение с частотой 50 ГЦ по своему внутреннему задающему генератору.
ИБП имеет две системы Bypass: статический (автоматический) Bypass и ручной Bypass. Последний используется для проведения профилактических работ и обеспечивает полную изоляцию ИБП от нагрузки. Статический Bypass активируется автоматически когда ИБП не в состоянии питать нагрузку из-за неисправностей или перегрузки по выходу. После восстановления работы инвертора нагрузка возвращается на питание от него. Режим Bypass доступен только в случае если напряжение и частота на входе Bypass находятся в заданных пределах. При выходе параметров за пределы переход на Bypass блокируется.

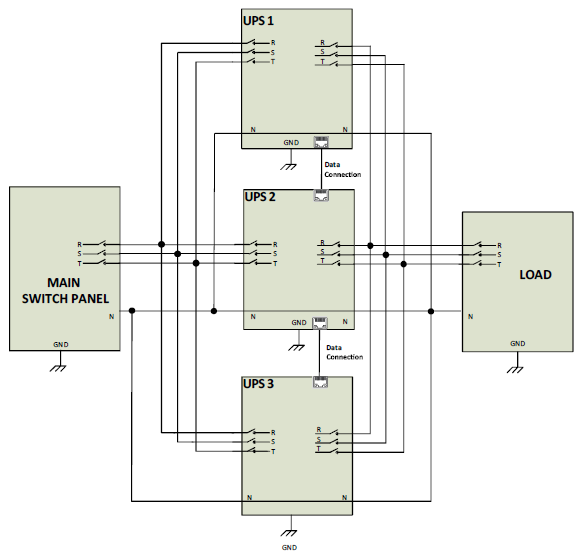

Система параллельно включенных ИБП Power-Vision EA
