Power-Vision Black 3/1

Power-Vision Black 3/1		10 кВА / 8.0 кВт (3ф / 1ф)
Power-Vision Black 3/1		15 кВА / 12 кВт (3ф / 1ф)
Power-Vision Black 3/1		20 кВА / 16 кВт (3ф / 1ф)
ИБП Power-Vision Black 3/1 (описание) Источники бесперебойного питания Power-Vision Black 3/1. UPS. Архив

Продвинутое цифровое управление (DSP)

Цифровое управление работой инвертора, фазовая синхронизация, управление выпрямителем − все это осуществляется встроенным микропроцессором с применением технологии DSP (Digital Signal Processing). В результате ее применения достигается высокая точность выходных параметров блока, высокое быстродействие, облегченное управление и повышенная надежность.

Передняя панель управления

Автоматическая коррекция входного коэффициента мощности, технологии энергосбережения и охраны окружающей среды

Входной коэффициент мощности ИБП выше 0.99. Коэффициент гармонических искажений входного тока (THDI) менее 5%. Таким образом, снижаются поступающие во входную сеть шумы и искажения, повышается эффективность использования напряжения, уменьшаются расходы на подключение блока. Скорость работы вентиляторов регулируется автоматически, что в свою очередь снижает энергопотребление.

Широкий допустимый диапазон входного напряжения

Широкий диапазон входного напряжения и частоты без перехода ИБП в автономный режим работы позволяет экономить ресурс аккумуляторных батарей, существенно продлевая их срок службы. Это также облегчает стыковку с дизель-генераторной установкой.

Системы последовательного резервирования Hot Standby

ИБП Power-Vision Black 3/1 могут объединяться в последовательные системы для горячего резервирования Hot Standby. Такое соединение модулей возможно благодаря наличию двух раздельных входов (основного и резервного Bypass). Данная схема обеспечивает существенное повышение надежности за счет ничтожно малой вероятности одновременного выхода из строя двух и более устрйств.

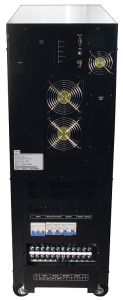

Вид сзади

Power-Vision Black 3/1 10 кВА клеммная колодка для силовых кабелей, автоматы управления

Встроенный выходной изолирующий трансформатор

Защищает выходную нагрузку от риска проникновения опасного постоянного напряжения аккумуляторных батарей. Эффективно подавляет помехи и остаточное напряжение на нейтральном проводе. Удовлетворяет самым жестким требованиям по обеспечению нулевого потенциала между выходной нейтралью и земляным проводом. Эффективно устраняет прямое влияние гармонического тока нагрузки на ИБП, повышает надежность инвертора. Использование изолирующего трансформатора является обязательным при использовании ИБП на промышленных предприятиях, а также для любых других применений.

Дистанционный мониторинг через локальную сеть

ИБП серии Power-Vision Black 3/1 оснащены стандартным коммуникационным портом RS232 или дополнительным портом RS485, опциональным SNMP-адаптером, а также интерфейсом сухие «контакты». SNMP-адаптер поддерживает TCP/IP-протокол для осуществления дистанционного мониторинга. Это позволяет использовать такие возможности ИБП, как самодиагностика, периодическая отправка команд по локальной сети или электронных писем по e-mail для оповещения и автоматического сохранения файлов и свертки операционных систем при отключении ИБП и др.

Встроенные защитные устройства

ИБП оснащен встроенными системами контроля и защиты входных и выходных параметров блока. Он имеет защиту от перегрузки, от короткого замыкания (КЗ), внутреннего перегрева, от входных высоковольтных импульсов и т.д. Таким образом, ИБП может работать практически при любых условиях.

«Холодный» старт и сетевой режим работы

При отсутствии входного напряжения ИБП может быть запущен непосредственно в батарейном режиме работы. Это называется «холодный» старт. А при наличии входного напряжения ИБП может быть непосредственно включен в сетевой режим работы даже при отсутствии у него аккумуляторных батарей. При длительной работе в аварийном режиме и полном разряде батарей ИБП отключается, а после восстановления входного напряжения автоматически включается.

Облегченный доступ для технического обслуживания

Большой ЖК-дисплей, возможность подключения схемы ручного Bypass, информирования о возможных неисправностях − все это облегчает работу обслуживающего персонала, упрощая техническое обслуживание устройства.

Возможность работы в сетевом режиме при отключении одного из фазных напряжений на входе

При исчезновении любого из трех входных фазных напряжений ИБП продолжает работать в нормальном режиме, т.е. обеспечивает питание нагрузки и зарядку батарей от сети (если нагрузка не превышает 50%).

Отсутствие приоритетной фазы в режиме Bypass (полная симметрия по входным фазным напряжениям)

Благодаря входному трехфазному автотрансформатору, в качестве входной резервной линии Bypass может выступать любое из входных фазных напряжений вашей трехфазной сети. Поэтому отсутствует входная приоритетная фаза при работе в режиме Bypass, как в обычных стандартных ИБП с 3-фазным входом и 1-фазным выходом. Таким образом устраняется основной недостаток ИБП типа 3ф/1ф.

Дополнительные особенности

• Наличие электронного Bypass
• Наличие автомата ручного Bypass для ремонта и обслуживания
• Наличие двух раздельных входов с собственными защитными автоматами
• Нулевое время переключение Инвертор -> Bypass -> Инвертор
• Встроенный батарейный автомат
• Система аварийного отключения EPO
