Технические характеристики Oberon A/Y

14.09.2012 09:44 | Печать
Содержание
  1.  Описание Oberon A/Y
  2.  Характеристики ±15% / ±20% (нов.)
  3.  Характеристики ±10% (нов.)
  4.  Характеристики ±15% (нов.)
  5.  Характеристики ±20% (нов.)
  6.  Характеристики ±25% (нов.)
  7.  Характеристики ±30% (нов.)
  8.  Характеристики +15%/-35% (нов.)
  9.  Характеристики Oberon A/Y
Трехфазные стабилизаторы Oberon Y – электродинамические сервоприводные с независимой регулировкой фазовых напряжений и симметричным диапазоном входных напряжений ±10%
Модель Мощность
номиналь-
ная, кВА 		Допустимый
диапазон
изменения
Uвх. 		Скорость
регули-
рования,
мс/В 		Точность
стабили-
зации
Uвых. 		Установ-
ленные
функции 		Размеры
(ШxДxВ),
мм 		Вес,
кг 		Тип
кор-
пуса
Y10-10 10.0 ±10% 21 ±1% V, L 650x450x1000 110 D
Y24-10 24.0 ±10% 19 ±1% V, L 650x450x1000 120 D
Y30-10 30.0 ±10% 21 ±1% V, L 650x450x1000 145 D
Y60-10 60.0 ±10% 21 ±1% V, L 650x450x1000 195 D
Y105-10 105.0 ±10% 21 ±1% V, L 650x650x1300 295 D
Y120-10 120.0 ±10% 11 ±1% V, L 650x650x1800 440
 D
Y170-10 170.0 ±10% 11 ±1% V, L 1100x650x1800 460 E
Y260-10 260.0 ±10% 18 ±1% V, L 1100x650x1800 570 E
Y350-10 350.0 ±10% 18 ±1% V, L 1100x650x1800 670 E
Y530-10 530.0 ±10% 26 ±1% V, L 1100x650x1800 750 E
Y740-10 740.0 ±10% 19 ±1% V, L 1100x1100x1800 1250 E
Y960-10 960.0 ±10% 27 ±1% V, L 1100x1100x1800 1600 E
Y1500-10 1500.0 ±10% 25 ±1% V, L 3 кабинета по 1100x650x1800 2520 E+E+E
Y1900-10 1900.0 ±10% 36 ±1% V, L 3 кабинета по 1100x1100x1800 3400 E+E+E
Y2800-10 2800.0 ±10% 36 ±1% V, L 3 кабинета по 2000x1350x2000 5000 E+E+E
Y4000-10 4000.0 ±10% 39 ±1% V, L 3 кабинета по 2000x1350x2000 5500 E+E+E

Запросить стоимость





Трехфазные стабилизаторы Oberon Y – электродинамические сервоприводные с независимой регулировкой фазовых напряжений и симметричным диапазоном входных напряжений ±15%
Модель Мощность
номиналь-
ная, кВА 		Допустимый диапазон изменения Uвх. Скорость
регули-
рования,
мс/В 		Точность
стабили-
зации
Uвых. 		Установ-
ленные
функции 		Размеры
(ШxДxВ),
мм 		Вес,
кг 		Тип
кор-
пуса
Y7.5-15 / 6-20 * 7.5 ±15% 18 ±1% V, L, CG 650x450x1000 110 D
Y15-15 / 12-20 * 15.0 ±15% 16 ±1% V, L, CG 650x450x1000 120 D
Y21-15 / 18-20 * 21.0 ±15% 18 ±1% V, L, CG 650x450x1000 145 D
Y45-15 / 30-20 * 45.0 ±15% 18 ±1% V, L, CG 650x450x1000 195 D
Y66-15 / 46-20 * 66.0 ±15% 18 ±1% V, L, CG 650x650x1300 295 D
Y90-15 / 60-20 * 90.0 ±15% 7
 ±1% V, L, CG 650x650x1800 440
 D
Y110-15 / 75-20 * 110.0 ±15% 7
 ±1% V, L, CG 1100x650x1800 460 E
Y175-15 / 125-20 * 175.0 ±15% 14 ±1% V, L, CG 1100x650x1800 570 E
Y66-15 66.0 ±15% 18 ±1% V, L 650x650x1800 295 D
Y90-15 90.0 ±15% 7
 ±1% V, L 650x650x1800 440 D
Y110-15 110.0 ±15% 7 ±1% V, L 1100x650x1800 460 E
Y175-15 175.0 ±15% 14 ±1% V, L 1100x650x1800 570 E
Y255-15 255.0 ±15% 14 ±1% V, L 1100x650x1800 670 E
Y345-15 345.0 ±15% 20 ±1% V, L 1100x650x1800 750 E
Y490-15 490.0 ±15% 15 ±1% V, L 1100x1100x1800 1250 E
Y690-15 690.0 ±15% 22 ±1% V, L 1100x1100x1800 1550 E
Y1000-15 1000.0 ±15% 27
 ±1% V, L 3 кабинета по 1100x650x1800 2520 E+E+E
Y1300-15 1300.0 ±15% 27 ±1% V, L 3 кабинета по 1100x1100x1800 3400 E+E+E
Y1800-15 1800.0 ±15% 27 ±1% V, L 3 кабинета по 1100x1100x1800 4650 E+E+E
Y2500-15 2500.0 ±15% 30 ±1% V, L 3 кабинета по 2000x1350x2000 5500 E+E+E

Запросить стоимость

* - Переключаемые модели с двумя диапазонами входного напряжения











Трехфазные стабилизаторы Oberon Y – электродинамические сервоприводные с независимой регулировкой фазовых напряжений и симметричным диапазоном входных напряжений ±20%
Модель Мощность
номиналь-
ная, кВА 		Допустимый диапазон изменения Uвх. Скорость
регули-
рования,
мс/В 		Точность
стабили-
зации
Uвых. 		Установ-
ленные
функции 		Размеры
(ШxДxВ),
мм 		Вес,
кг 		Тип
кор-
пуса
Y7.5-15 / 6-20 * 6.0 ±20% 16 ±1% V, L, CG 650x450x1000 110 D
Y15-15 / 12-20 * 12.0 ±20% 14 ±1% V, L, CG 650x450x1000 120 D
Y21-15 / 18-20 * 18.0 ±20% 16 ±1% V, L, CG 650x450x1000 145 D
Y45-15 / 30-20 * 30.0 ±20% 16 ±1% V, L, CG 650x450x1000 195 D
Y66-15 / 46-20 * 46.0 ±20% 16 ±1% V, L, CG 650x650x1300 295 D
Y90-15 / 60-20 * 60.0 ±20% 6 ±1% V, L, CG 650x650x1800 440
 D
Y110-15 / 75-20 * 75.0 ±20% 6 ±1% V, L, CG 650x650x1800 460 D
Y175-15 / 125-20 * 125.0 ±20% 12 ±1% V, L, CG 1100x650x1800 570 E
Y46-20 46.0 ±20% 16 ±1% V, L 650x650x1300 295 D
Y60-20 60.0 ±20% 6 ±1% V, L 650x650x1800 440 D
Y75-20 75.0 ±20% 6 ±1% V, L 1100x650x1800 460 E
Y125-20 125.0 ±20% 12 ±1% V, L 1100x650x1800 570 E
Y175-20 175.0 ±20% 12 ±1% V, L 1100x650x1800 670 E
Y245-20 245.0 ±20% 17 ±1% V, L 1100x650x1800 750 E
Y345-20 345.0 ±20% 13 ±1% V, L 1100x1100x1800 1200 E
Y490-20 490.0 ±20% 19 ±1% V, L 1100x1100x1800 1550 E
Y690-20 690.0 ±20% 16 ±1% V, L 3 кабинета по 1100x1100x1800 2770 E+E+E
Y920-20 920.0 ±20% 23 ±1% V, L 3 кабинета по 1100x1100x1800 3400 E+E+E
Y1330-20 1330.0 ±20% 23 ±1% V, L 3 кабинета по 1100x1100x1800 4650 E+E+E
Y1800-20 1800.0 ±20% 26 ±1% V, L 3 кабинета по 2000x1350x2000 5500 E+E+E

Запросить стоимость

* - Переключаемые модели с двумя диапазонами входного напряжения





Трехфазные стабилизаторы Oberon Y – электродинамические сервоприводные с независимой регулировкой фазовых напряжений и симметричным диапазоном входных напряжений ±25%
Модель Мощность
номиналь-
ная, кВА 		Допустимый диапазон изменения Uвх. Скорость
регули-
рования,
мс/В 		Точность
стабили-
зации
Uвых. 		Установ-
ленные
функции 		Размеры
(ШxДxВ),
мм 		Вес,
кг 		Тип
кор-
пуса
Y4.5-25 4.5 ±25% 14 ±1% V, L 650x450x1000 110 D
Y9-25 9.0 ±25% 12 ±1% V, L 650x450x1000 120 D
Y15-25 15.0 ±25% 14
 ±1% V, L 650x450x1000 145 D
Y24-25 24.0 ±25% 14 ±1% V, L 650x450x1000 195 D
Y36-25 36.0 ±25% 14 ±1% V, L 650x650x1300 295 D
Y45-25 45.0 ±25% 6
 ±1% V, L 650x650x1800 440
 D
Y55-25 55.0 ±25% 6 ±1% V, L 1100x650x1800 460 E
Y90-25 90.0 ±25% 11 ±1% V, L 1100x650x1800 570 E
Y135-25 135.0 ±25% 11 ±1% V, L 1100x650x1800 670 E
Y185-25 185.0 ±25% 16 ±1% V, L 1100x650x1800 750
 E
Y255-25 255.0 ±25% 12 ±1% V, L 1100x1100x1800 1200 E
Y360-25 360.0 ±25% 17 ±1% V, L 1100x1100x1800 1500 E
Y500-25 500.0 ±25% 14 ±1% V, L 3 кабинета по 1100x1100x1800 2770 E+E+E
Y690-25 690.0 ±25% 20 ±1% V, L 3 кабинета по 1100x1100x1800 3400 E+E+E
Y1000-25 1000.0 ±25% 20 ±1% V, L 3 кабинета по 1100x1100x1800 4650 E+E+E
Y1400-25 1400.0 ±25% 23 ±1% V, L 3 кабинета по 2000x1350x2000 5500 E+E+E

Запросить стоимость





Трехфазные стабилизаторы Oberon Y – электродинамические сервоприводные с независимой регулировкой фазовых напряжений и симметричным диапазоном входных напряжений ±30%
Модель Мощность
номиналь-
ная, кВА 		Допустимый диапазон изменения Uвх. Скорость
регули-
рования,
мс/В 		Точность
стабили-
зации
Uвых. 		Установ-
ленные
функции 		Размеры
(ШxДxВ),
мм 		Вес,
кг 		Тип
кор-
пуса
Y4.5-30 4.5 ±30% 13 ±1% V, L 650x450x1000 110 D
Y6-30 6.0 ±30% 11 ±1% V, L 650x450x1000 120 D
Y9-30 9.0 ±30% 13 ±1% V, L 650x450x1000 145 D
Y18-30 18.0 ±30% 13 ±1% V, L 650x450x1000 195 D
Y30-30 30.0 ±30% 13 ±1% V, L 650x650x1300 295 D
Y36-30 36.0 ±30% 5 ±1% V, L 650x650x1800 440 D
Y48-30 48.0 ±30% 5 ±1% V, L 1100x650x1800 460 E
Y75-30 75.0 ±30% 10 ±1% V, L 1100x650x1800 570 E
Y100-30 100.0 ±30% 10 ±1% V, L 1100x650x1800 670 E
Y140-30 140.0 ±30% 15 ±1% V, L 1100x650x1800 750 E
Y205-30 205.0 ±30% 11 ±1% V, L 1100x1100x1800 1200 E
Y280-30 280.0 ±30% 16 ±1% V, L 1100x1100x1800 1500 E
Y380-30 380.0 ±30% 13 ±1% V, L 3 кабинета по 1100x1100x1800 2770 E+E+E
Y520-30 520.0 ±30% 18 ±1% V, L 3 кабинета по 1100x1100x1800 3400 E+E+E
Y770-30 770.0 ±30% 18 ±1% V, L 3 кабинета по 1100x1100x1800 4650 E+E+E
Y1100-15 1100.0 ±30% 20 ±1% V, L 3 кабинета по 2000x1350x2000 5500 E+E+E

Запросить стоимость





Трехфазные стабилизаторы Oberon Y – электродинамические сервоприводные с независимой регулировкой фазовых напряжений и асимметричным диапазоном входных напряжений +15%/-35%
Модель Мощность
номиналь-
ная, кВА 		Допустимый диапазон изменения Uвх. Скорость
регули-
рования,
мс/В 		Точность
стабили-
зации
Uвых. 		Установ-
ленные
функции 		Размеры
(ШxДxВ),
мм 		Вес,
кг 		Тип
кор-
пуса
Y3.3-15/35 3.3 +15%/-35% 8 ±1% V, L 650x650x1300 110 D
Y7.5-15/35 7.5 +15%/-35% 12 ±1% V, L 650x650x1300 125 D
Y10.5-15/35 10.5 +15%/-35% 14 ±1% V, L 650x650x1300 140 D
Y21-15/35 21.0 +15%/-35% 14 ±1% V, L 650x650x1800 280 D
Y30-15/35 30.0 +15%/-35% 14 ±1% V, L 650x650x1800 330 D
Y40-15/35 40.0 +15%/-35% 6 ±1% V, L 1100x650x1800 500 E
Y55-15/35 55.0 +15%/-35% 6 ±1% V, L 1100x650x1800 560 E
Y85-15/35 85.0 +15%/-35% 11 ±1% V, L 1100x650x1800 770 E
Y120-15/35 120.0 +15%/-35% 11 ±1% V, L 1100x650x1800 920 E
Y175-15/35 175.0 +15%/-35% 16 ±1% V, L 1100x650x1800 1270 E
Y240-15/35 240.0 +15%/-35% 12 ±1% V, L 2 кабинета по 1100x1100x1800 1600 E+E
Y345-15/35 345.0 +15%/-35% 17 ±1% V, L 2 кабинета по 1100x1100x1800 2300 E+E
Y440-15/35 440.0 +15%/-35% 16 ±1% V, L 4 кабинета по 1100x1100x1800 3300 4E
Y550-15/35 550.0 +15%/-35% 18 ±1% V, L 4 кабинета по 1100x1100x1800 4400 4E
Y800-15/35 800.0 +15%/-35% 20 ±1% V, L 4 кабинета по 1100x1100x1800 5400 4E



*** Точность стабилизации выходного фазного напряжения (L-N) составляет 1% или 0.5% в зависимости от модели. Точность стабилизации выходного линейного напряжения (L-L) составляет 1% или 0.5% в зависимости от модели при стандартных межфазных углах (120°).

Примечания:
Номинальное входное напряжение Uвх. = 220/380 В (3 фазы)
Уровень защиты корпусов: IP21

Обозначения:
V - вольтметр;
L - лампа-индикатор;
FG - индикатор выхода Uвх. за установленный предел;
CG - переключатель диапазона входного напряжения;
I - дополнительный входной размыкатель (термомагнитный);
PZ - потенциометр;
PS* - фильтр высоковольтных всплесков (запрашивается дополнительно);
BT* - электронное реле напряжения (запрашивается дополнительно);
BS* - контактор (запрашивается дополнительно)

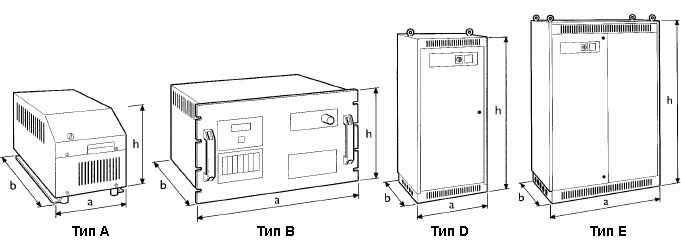

Стабилизатор напряжения трехфазный Oberon A/Y – типы корпусов
Стабилизатор напряжения трехфазный Oberon A/Y – типы корпусов
