Стабилизаторы серии Orion. Архив устаревших и снятых с производства моделей

Стабилизаторы напряжения N-Power серии Orion (1 … 400 кВА) – Италия
Архив устаревшего и снятого с производства оборудования
Трехфазные сервоприводные электродинамические

Решение для дач загородных домов, резиденций
и промышленных объектов.
Высокоточные, бесшумные, надежные,
с плавной регулировкой

Стабилизаторы напряжения N-Power. Рекламный буклет 2009-2010
Orion (1 кВА … 400 кВА)
N-Power. Стабилизаторы напряжения. Сертификат РОСТЕСТ
Завод Ortea (авторизационное письмо)

Внимание! Только наличие фирменного логотипа N-Power гарантирует:

• Стабилизаторы адаптированы к особенностям российских электросетей.
• Инженерами N-Power внедрено эксклюзивное схемное решение, увеличивающее ресурс стабилизаторов напряжения. В основе лежит опыт их эксплуатации в течение 9 лет.
• Техническое обслуживание осуществляется в фирменном сервисном центре N-Power.

Данная статья посвящена стабилизаторам напряжения серии Orion, работающим в диапазоне мощностей от 1 до 400 кВА. Производятся (производились) модели как с управлением по среднему фазовому значению выходного напряжения (тип A), так и с независимой стабилизацией каждой фазы (тип Y).

Модификации типа А (с регулировкой среднефазного напряжения) считаются более простыми стабилизаторами и используются для защиты сбалансированных трехфазных потребителей. В то же время модификации типа Y (с независимым управлением по всем фазам) рекомендуются для защиты сегментированных однофазных нагрузок (которым требуется нулевой провод) или несбалансированных трехфазных нагрузкок.

Выпускаются следующие разновидности модификаций данной серии, отличающиеся допустимым диапазоном входного напряжения: ±10%, ±15%, ±20%, ±25%, ±30%, -25%/+15%, -35%/+15%, -45%/+15%. Заявленная заводом точность стабилизации выходного напряжения при этом составляет ±1%, что впрочем не всегда соответствует действительности. Стабилизаторы с более широким диапазоном стабилизации обладают большими габаритами и весом, и соответственно стоимостью. Необходимо иметь в виду, что при снижении входного напряжения у стабилизаторов Orion падает допустимая выходная мощность.

Кроме того, стабилизаторы Orion установлены на недостаточно крепком шасси. Поэтому для предотвращения механических повреждений во время перевозки стабилизаторов на далекие расстояния или в удаленные регионы при их мощности свыше 200 кВА мы настоятельно рекомендуем использовать серию стабилизаторов напряжения Oberon.

Стабилизатор Orion Y45-15 (мощность 45 кВА) с независимой стабилизацией каждой фазы

Устройства с независимой стабилизацией состоят из трех независимых однофазных стабилизаторов. Они аналогичны по конструкции и принципу действия однофазным стабилизаторам напряжения. Входная и выходная клеммные колодки расположены в нижней части корпуса блока. Устройства Orion монтируются в металлическом шасии на колесах для удобства горизонтального перемещения. Механическая прочность шасси не всегда достаточна для перевозки устройств на дальние расстояния, что часто приводит к механическим повреждениям. Система вентиляции - принудительная с помощью вентиляторов.

Стабилизаторы серии Орион можно применять для защиты таких объектов как коттеджи, загородные дома, заводы, индустриальные предприятия, производственные линии, а также административные здания, отели, гостиницы, серверные залы, медицинские центры и др.

Стабилизатор Orion Y45(-45%/+15%) внешний вид и внутреннее устройство

Основные технические особенности данной серии: плавная работа и декларируемая заводом точность стабилизации Uвых. (не всегда соответсвует действительности), быстродействие, низкий уровень шума, пожарная безопасность. Присутствует встроенный цифровой мультиметр, который позволяет мгновенно контролировать большинство основных параметров Uвх. и Uвых. и параметры нагрузки.

Компания N-power эксплуатирует (эксплуатировала) устройства серии Orion в России и странах СНГ свыше 9 лет. При всех своих преимуществах и недостатках они зарекомендовали себя как вполне надежные, хотя и выходы из строя имели место. Стабилизаторы серии Orion поставляются (поставлялись) с наших складов в Москве, Казани и Н.Новгороде, а также через широкую дилерскую сеть по всей России.

Контрольно-измерительные устройства и приборы. Защита при КЗ (коротком замыкании) Стабилизаторы Орион снабжены цифровым мультиметром с переключателем фаз селекторного типа и позволяют измерять значения выходных линейных (между фзовыми линиями) и фазовых (между фазами и нейтралью) напряжений. Мощные модели Орион (мощность от 70 кВА) оснащены дополнительным встроенным амперметром. Для защиты от КЗ (короткого замыкания) в нагрузке, а также перегрузки на выходе силовые цепи устройств оснащены дополнительными автоматическими размыкательями, а схемы управления плавкими предохранителями. Светосигнальные устройства На пульте управления имеются светодиодные индикаторы входного напряжения по каждой фазе (3 шт.), а также индикаторы (6 шт.), указывающие, какое именно выходное напряжение показывает в настоящее время цифровой вольтметр. При перегрузке на выходе срабатывает дополнительная аварийная звуковая сигнализация.

Дополнительные модели с нестандартным диапазоном стабилизации

Производятся следующие стандартные модификации стабилизаторов серии Orion со следующими диапазонами допустимого изменения входного напряжения: ±15%, ±20%, ±25%, ±30%, -25%/+15%, -35%/+15%, -45%/+15%. При увеличении входного диапазона стабилизации, увеличиваются габариты, вес и стоимость устройства. Необходимо заметить, что при снижении входного напряжения снижается максимальная выходная мощность стабилизатора Orion.

Общие технические характеристики всех моделей стабилизаторов напряжения Orion

Модельный ряд выпускаемых стабилизаторов Orion со стабилизацией среднефазного Uвых. (тип A)

Модельный ряд выпускаемых стабилизаторов Crion с независимой стабилизацией каждой фазы (тип Y)

Таблица технических параметров Orion тип A ±20%, ±15%

Таблица технических параметров Orion тип A ±30%, ±25%

Таблица технических параметров Орион тип A +15% / -25%

Таблица технических параметров тип A +15% / -35%

Таблица технических параметров тип A +15% / -45%

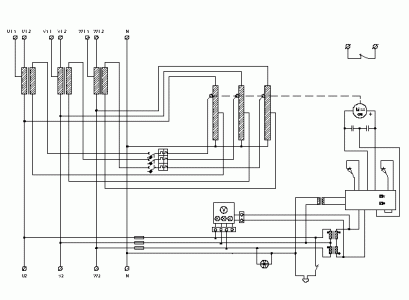

Электрическая схема стабилизаторов типа A: регулировка среднефазного напряжения

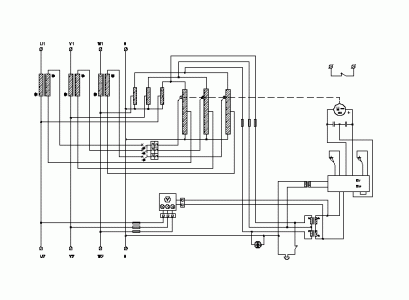

Электрическая схема стабилизаторов типа A: регулировка среднефазного напряжения с автотрансформатором

Таблица технических параметров Орион тип Y ±20%, ±15%

Таблица технических параметров Orion тип Y ±30%, ±25%

Таблица технических параметров тип Y +15% / -25%

Таблица технических параметров Orion тип Y +15% / -35%

Таблица технических параметров Орион тип Y +15% / -45%

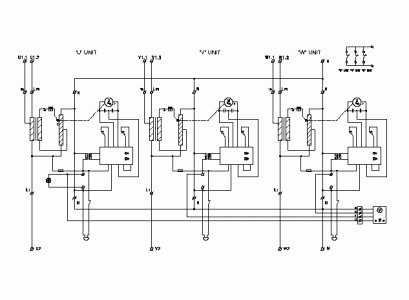

Электрическая схема стабилизаторов типа Y: независимая стабилизация по каждой фазе

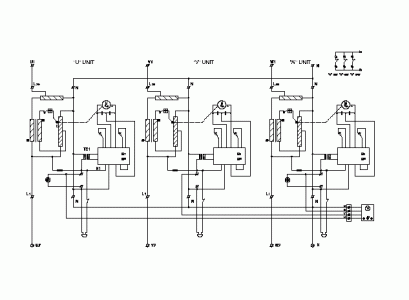

Электрическая схема стабилизаторов типа Y: независимая стабилизация по каждой фазе с автотрансформатором
