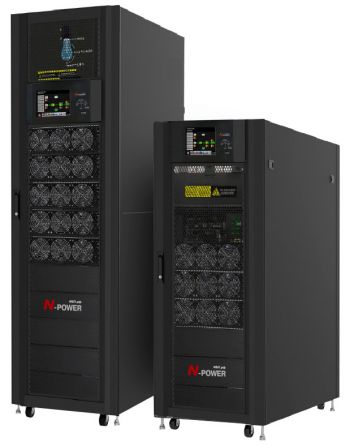

Модульные ИБП серии Tiger (20 - 1200 кВА) – обзор моделей

Tiger Module A (10 - 100 кВА) – силовые модули 10 кВА, для установки в общем шкафу с прочим телекоммуникационным оборудованием

Tiger Module B (20 - 100 кВА) – силовые модули 20 кВА, ёмкость фреймов 60/80 кВА, для защиты серверных помещений

Tiger Module С (30 - 240 кВА) – силовые модули 30 кВА, ёмкость фреймов 90/120 кВА, для защиты серверных помещений

Tiger Module D (60 - 1200 кВА) – силовые модули 60 кВА, ёмкость фреймов 180/300/600 кВА, для защиты ЦОД, дата-центров

Tiger Module E (20 - 120 кВА) – силовые модули 20 кВА, ёмкость фрейма 60 кВА, экономичное решение для небольших серверных

Трехфазные ИБП большой мощности с двойным преобразованием и синусоидальным выходным напряжением. Предназначены для центров обработки данных, медицинского оборудования и прочего оборудования, требующего качественного непрерывного и отказоустойчивого электропитания.

ИБП имеют модульный дизайн с «горячей заменой».

Power-Vision Black W 160-600 кВА, 3ф (руководство) Power-Vision Black W 10-120 кВА, 3ф (руководство) Power-Vision HF Module (руководство) ИБП Power-Vision HF Module (презентация) Power-Vision Black HF 3ф/3ф 10-60 кВА PF0.9 (руководство) Далее... Power-Vision Black 10-200 кВА (руководство) Трехфазные источники бесперебойного питания Power-Vision Black 3/3 20-80 кВА. Архив ИБП Power-Vision Black 3/1 (описание) ИБП Power-Vision Black (описание) ИБП Power-Vision (описание) Power-Vision Black 1ф/1ф 1-10 кВА (руководство) Power-Vision (руководство) ИБП Power-Vision (рекламный буклет) Источники бесперебойного питания Power-Vision Black 3/1. UPS. Архив Технические преимущества источника бесперебойного питания Power-Vision 3F Источники бесперебойного питания Power-Vision Black. Архив Источники бесперебойного питания Power-Vision 3F Источники бесперебойного питания Power-Vision. Архив Новые модели UPS (ИБП) Power-Vision 3F мощностью 40 кВА с улучшенными техническими характеристиками

Высокая надежность

• Продвинутое цифровое управление (применяется мощный цифровой процессор обработки сигналов).

• Резервирование модулей N+1 c "горячей" заменой, параллельная работа обеспечивают высокую надежность, быстрое восстановление работоспособности и возможность обслуживания без прерывания электропитания.

Высокая адаптивность

• Широкий диапазон входного напряжения 208-478В~, входная частота 40-70Гц. В диапазоне 305-478В~ обеспечивается полная мощность. ИБП адаптирован к нестабильным сетям, благодаря чему снижается количество циклов разряда-заряда батарей, что обеспечивает их длительную эксплуатацию.

• Фильтры от пыли обеспечивают дополнительную защиту, гарантируя безопасную и надежную работу.

• Высокая перегрузочная способность инвертора обеспечивает работу с нагрузкой 105-110% в течение 60 мин (затем переключение на байпас); 111-125% - переключение на байпас через 10 мин.; 126-150% - переключение на байпас через 1 мин.; при нагрузке >150% - переключение на байпас через 200мс.

• Выходной коэффициент мощности 1.0 создает оптимальные условия для работы ИБП м современными нагрузками с высоким входным коэффициентом мощности.

• Регулируемое количество батарей от 32/36/40 шт. (192/216/240 элементов 2В)

• Холодный пуск: включение ИБП при отсутствии электропитания.

• Нулевое время переключения из сетевого в батарейный режим.

Удобство использования

• Меню на русском языке

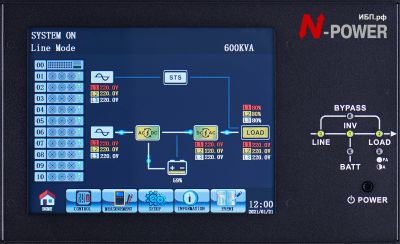

• Широкий экран 10" и графический интерфейс обеспечивают удобство работы для пользователя

• Параметры заряда/разряда батарей могут гибко меняться: количество батарей, количество групп батарей, общая батарея в параллельной системе, емкость батарей, ток заряда, напряжение выравнивающего заряда, напряжение плавающего заряда, напряжение отключения батарей и коэффициент термокомпенсации.

• Возможность использования общих батарей в параллельной системе.

Интеллектуальная платформа

• Поддержка режима ECO для параллельных систем.

• Стандартная комплектация: SNMP, RS232, USB, EPO, контроль состояния внешнего сервисного байпаса, настраиваемые «сухие» контакты (6 сигналов на выбор из 20 событий, 2 входных «сухих» контакта, подключение нескольких термодатчиков батарей. Опция: Modbus (RTU).

• Интеллектуальный заряд батарей: автоматический выравнивающий заряд с переходом в буферный подзаряд эффективно продлевают срок службы батареи; коэффициент термокомпенсации предотвращает перезаряд или недозаряд батарей.

Энергосбережение и забота об окружающей среде

• Эффективность 97% в режиме двойного преобразования обеспечивает существенную экономию электроэнергии и инфраструктурных затрат: охлаждение, кабели, защитная аппаратура, присоединяемая мощность электросети или резервного источника питания.

• Низкие гармонические искажения и высокий входной КМ снижают инфраструктурные затраты на присоединяемую мощность, кабели, защитную аппаратуру. КНИ < 3% & КМ > 0.99 снижают искажения вносимые в сеть, мягкий пуск позволяет применять внешний источник питания (ДГУ) без избыточного запаса мощности.

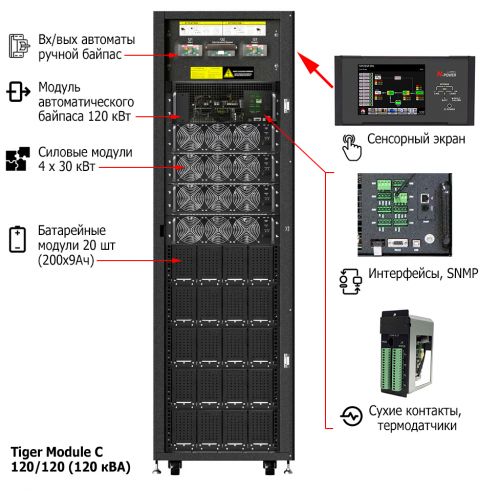

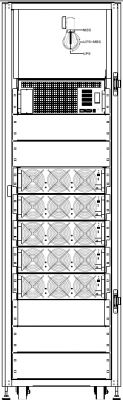

Пример комплектации: ИБП Tiger Module C 120/120 (120 кВА)

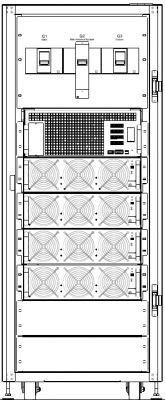

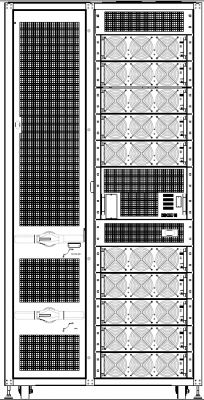

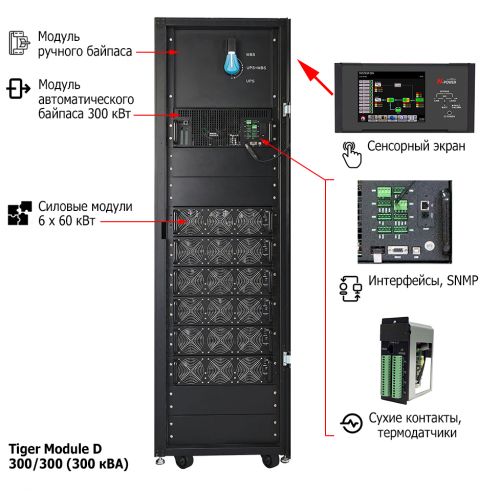

Пример комплектации: ИБП Tiger Module D 300/300 (300 кВА)

Модульные источники бесперебойного питания отлично подходят при изменении требований к питанию и необходимости увеличения мощности. Кроме того:

• позволяют обеспечить резервирование питания, в том числе и двухуровневое 2(N+1)

• позволяют проводить обслуживание без прерывания питания потребителей

• обеспечивают высокую мощность в более компактных габаритах по сравнению с традиционными решениями

Сравнительная таблица технических параметров ИБП серии Tiger

Основное применение:

• Tiger Module A – интегрированные в общем шкафу серверные решения, модульные ЦОД
• Tiger Module B и Tiger Module С – небольшие серверные
• Tiger Module D – ЦОД
• Tiger Module E – экономичное решение для небольшие серверных

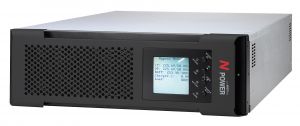

	Tiger Module A 10 3/3 Мощность: 10кВА/10кВт, 400 или 230В Удельная мощность модуля: Удельная цена: 0,22$/Вт
	Tiger Module E 20 Мощность: 20кВА/20кВт, 400В Удельная мощность модуля: 45Вт/дл Удельная цена: 0,17$/Вт

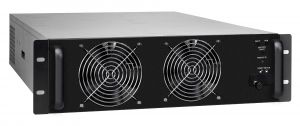

	Tiger Module B 20 Мощность: 20кВА/20кВт, 400В Удельная мощность модуля: 45Вт/дл Удельная цена: 0,17$/Вт

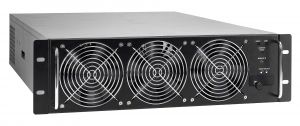

	Tiger Module C 30 Мощность: 30кВА/30кВт, 400В Удельная мощность модуля: 68Вт/дл Удельная цена: 0,12$/Вт

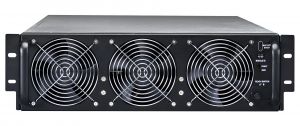

	Tiger Module D 60 Мощность: 60кВА/60кВт, 400В Удельная мощность модуля: 140,5Вт/дл Удельная цена: 0,07$/Вт
