Pro-Vision. Источники бесперебойного питания. N-Power. 1 кВА ... 3 кВА
ИБП Pro-Vision 1кВА
Схема On-Line с двойным преобразованием напряжения. Однофазные. Для защиты файловых серверов, рабочих станций и любой другой нагрузки.
| 1000 | 1000 ВА / 700 Вт | 1000RM | 1000 ВА / 700 Вт | |
| 2000 | 2000 ВА / 1400 Вт | 2000RM | 2000 ВА / 1400 Вт | |
| 3000 | 3000 ВА / 2100 Вт | 3000RM | 3000 ВА / 2100 Вт | |
| 1000LT | 1000 ВА / 700 Вт |
| Pro-Vision (1000 ВА … 3000 ВА) Рекламный буклет. UPS/ИБП серии Pro-Vision Основные понятия и термины Сертификат РОСТЕСТ. Маломощные ИБП/UPS N-Power Гигиенический сертификат. Маломощные UPS/ИБП N-Power ИБП для дома: критерии выбора (статья) |
Источники бесперебойного питания (ИБП / UPS) серии Pro-Visiоn выполнены по схеме On-Line с двойным преобразованием напряжения и предназначены для защиты серверов, небольших серверных комнат, групп рабочих станций, телекоммуникационного и промышленного оборудования, а также любой другой нагрузки, предъявляющей повышенные требования к качеству напряжения.
|
|
|
|
Они производятся в двух конструктивных исполнениях: в настольном варианте и в промышленном варианте RM (Rack Mount) для установки в 19-дюймовую стойку. Все модели Pro-Vision снабжены вынесенными на переднюю панель органами управления и контроля, но в отличие от других аппаратов аналогичного класса для вывода информации в них применен монохромный жидкокристаллический дисплей. На нем в схематическом виде отображается состояние ИБП, воспроизводятся основные параметры входного и выходного напряжения источника, а также имеется индикатор неправильного подключения UPS к электросети. Выводом информации управляет встроенное микропроцессорное устройство, постоянно контролирующее состояние внутренних узлов устройства и в случае необходимости вырабатывающее команды на переключение блока в иной режим работы.
|
|
UPS Pro-Vision комплектуются внутренними аккумуляторами, но позволяют подключать и дополнительные внешние батареи для увеличения времени автономной работы.
В частности, модель Pro-Visiоn 1000 может использоваться совместно с аккумуляторными блоками Battery Bank для Smart-Vision 1500, имеющими встроенное зарядное устройство.
В комплект поставки устройства Pro-Vision входит программное обеспечение UPSilon 2000. При этом информационный обмен может происходить по последовательному интерфейсу через порт RS232 или по сети <через SNMP/HTTP-адаптер.
Характерные особенности UPS Pro-Visiоn
- Высокочастотный On-Line с двойным преобразованием напряжения.
- Жидкокристаллический дисплей на передней панели системного блока, отображающий основные параметры UPS.
- Встроенные аккумуляторные батареи. Возможность подключения дополнительных внешних аккумуляторных блоков Battery Bank (B3611).
- Комплектуется программным обеспечением UPSilon 2000 для автоматической свертки и мониторинга.
Pro-Vision 1000LT

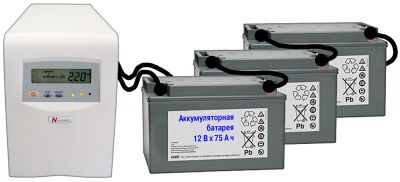

ИБП серии Pro-Visiоn LT предназначены для работы с внешними аккумуляторами любых фирм-производителей. При этом напряжение батарейного комплекта должно составлять 36 В, а его емкость не более 150 А·ч.
Такое решение позволяет обеспечить продолжительное время резервирования нагрузки (до 9 ч) при относительно небольших финансовых затратах за счет возможности использования экономичных аккумуляторов.
Возможно дальнейшее увеличение емкости, но при этом возрастает время заряда батарей после длительной работы в автономном режиме.
|
Время работы UPS Pro-Vision 1000LT в автономном режиме, ч:мин
| Емкость батарейного комплекта | Нагрузка, ВА | ||
|---|---|---|---|
| 300 | 600 | 1000 | |
| 18 А·ч | 2:30 | 0:50 | 0:30 |
| 27 А·ч | 3:12 | 1:30 | 0:45 |
| 42 А·ч | 6:00 | 2:40 | 1:30 |
| 70 А·ч | 10:00 | 4:30 | 2:40 |
| 140 А·ч | 20:00 | 9:00 | 6:00 |
| Примечание: напряжение батарейного комплекта 36 В. | |||
Pro-Visiоn 1000RM, 2000RM, 3000RM
ИБП серии Pro-Vision RM по техническим характеристикам идентичны стандартным моделям Pro-Visiоn той же мощности и предназначены для установки в промышленные 19-дюймовые стойки. При этом модель 1000RM имеет высоту 2U, а 2000RM и 3000RM — 4U (2U — системный блок, 2U — батарейный). На передней панели блоков расположены ЖК-дисплей и управляющие кнопки. Pro-Vision 1000RM также имеет съемную панель, открывающую доступ к встроенной батареи, замену которой можно производить в «горячем» режиме.
|
Технические характеристики Pro-Vision
| Модель | 1000 (LT/RМ) | 2000 (RМ) | 3000 (RМ) |
|---|---|---|---|
| Мощность, ВА/Вт | 1000 / 700 | 2000 / 1400 | 3000 / 2100 |
| Вход | |||
| Номинальное напряжение, В | 220 / 230 / 240 | ||
| Допустимый диапазон изменения входного напряжения, В | 160 … 276 (без перехода на аккумуляторные батареи) |
||
| Входной коэффициент мощности | > 0.98 … 0.99 (при нормальной нагрузке) |
||
| Частота, Гц | Синхронизация с сетью (сетевой режим), 50 ±0.2% (автомный режим) | ||
| Исполнение | Однофазное трехпроводное (фаза, нейтраль, земля) | ||
| Выход | |||
| Номинальное напряжение, В | 220 / 230 / 240 Точность стабилизации ±1% при любых условиях |
||
| Частота, Гц | 50 ±0.2% | ||
| Форма выходного напряжения | Синусоида | ||
| Коэффициент гармонических искажений | Менее 2% при линейной нагрузке, менее 5% при нелинейной нагрузке |
||
| Крест-фактор | 3:1 | ||
| Время переключения на аккумуляторные батареи, мс | 0 (при пропадании напряж. или его восстановлении), 4 (при активизации линии Bypass) |
||
| Батареи | |||
| Тип | Герметичные, свинцово-кислотные необслуживаемые | ||
| Спецификация | 3 × 12 В, 7 А·ч (кроме LT) | 6 × 12 В, 7 А·ч | 8 × 12 В, 7 А·ч |
| Время работы от батарей при нагрузке 100% / 50%, мин | 7 / 17 (кроме LT) 6 / 9 ч (LT — 3 × 140 А·ч) |
7 / 17 | 6 / 15 |
| Время заряда батарей, ч | 6 (до уровня 90%) | ||
| Возможность подключения внешних батарей | Стандартный разъем для подключения внешних батарейных блоков напряжением 36 В | ||
| Защита | |||
| Перегрузочная способность | 110% в течение 60 с, 120% в течение 30 с 110% в течение 120 с, 120% в течение 50 с (для моделей 2000-3000) (после превышения указанного интервала времени UPS переходит в режим Bypass) |
||
| Защита от короткого замыкания | Переключение на схему Bypass, автоматическое выключение ИБП | ||
| Короткое замыкание в схеме Bypass | Автоматическое отключение UPS | ||
| Разряд аккумуляторных батарей | Предупредительный звуковой сигнал, автоматическое отключение UPS при глубоком разряде батареи | ||
| Панель управления | |||
| Жидкокристаллический дисплей | Отображает: режим работы ИБП, заряд батарей, основные параметры вх/вых. напряжения, нагрузки и др. | ||
| Удаленный мониторинг | |||
| Коммуникационный порт | RS232 (в т.ч. двунаправленный порт и «сухие» контакты) | ||
| Механические параметры | |||
| Габариты (Ш × Г × В), мм | 150 × 460 × 218 | 212 × 560 × 340 | 212 × 560 × 340 |
| 430 × 550 × 88 (для моделей 1000RМ) 430 × 550 × 2 × 176 (для моделей 2000RМ, 3000RМ) |
|||
| Вес нетто, кг | 19 (12 — LT, 28 — RМ) | 41 (16+27 — RМ) | 48 (16+33 — RМ) |
| Окружающая среда | |||
| Температура, °С | 0 … 40 (максимальная высота не более 3000 м над уровнем моря) |
||
| Влажность, % | 0 … 90 (при условии отсутствия конденсата) | ||
| Уровень акустического шума, дБА | < 45 | ||
