HR, HRL – аккумуляторные батареи N-Power для ИБП
 |
| HRL12-160W, 12В, 45Ач - батареи для ИБП |
• Свинцово-кислотные
• Необслуживаемые
• Герметичные
• Стойкие к коррозии пластин
• Для высокой энергоотдачи
• Идеально подходят для ИБП
Серия HR, HRL (9 - 270 Aч), 12В. Аккумуляторные батареи, свинцово-кислотные, герметизированные, необслуживаемые с повышенной энергоотдачей.
В диапазоне времени разряда 5-60 мин. обеспечивается повышенная на 30% энергоотдача по сравнению с обычными сериями того же номинала.
Срок службы 12-15 лет (при 20°С) серии HRL, 5-8 лет (при 20°С) серии HR.
Сферы применения: источники бесперебойного питания, системы связи, системы оперативного тока.
Легирование свинца алюминием, благодаря малому весу, высокой электропроводности и превосходным механическим свойствам алюминия, позволяет получать сплавы для аккумуляторов, обладающие более высокой электропроводностью, меньшей массой и повышенной стойкостью к ползучести по сравнению с обычными свинцовыми сплавами. В результате аккумуляторы имеют более прочный материал решетки с более высокой энергоемкостью.
| Запросить стоимость |
Технические характеристики
Корпус: пластик ABS (UL94-HB), возможно исполнение UL94-V0 под заказ.
Номинальный срок службы при 20°С: HR – 8 лет, HRL – 12 лет.
Номинальное напряжение 12 В.
|
Модель |
Ном. емкость (С10) |
Макс. ток заряда |
Макс. ток разряда* |
Вн. сопротивление |
Тип клемм |
Вес |
Габариты ГхШхВ (с учетом клемм), мм |
|---|---|---|---|---|---|---|---|
|
HR12-32W |
8Ач |
1.6A |
76A |
17мΩ |
F2 |
2.32 |
151x65x95 (100) |
|

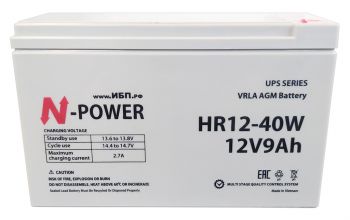

HR12-40W |
9Ач |
1.8А |
85А |
16мΩ |
F2 |
2.55 |
151x65x95 (100) |
|
HR12-58W |
15Ач |
3.0A |
142A |
14мΩ |
F2 |
4.14 |
151x98x95 (100) |
|
HR12-72W |
22Ач |
3.4A |
170A |
12мΩ |
T03 (M5) |
5.90 |
182x77x166 (166) |
|
HR12-120W |
30Ач |
6.0A |
300A |
8мΩ |
T04 (M5) |
9.00 |
166x175x125 (125) |
|
HR12-125W |
33Ач |
6.2A |
310A |
7мΩ |
T66 (M6) |
10.0 |
196x130x154 (166) |
|
HRL12-160W |
45Ач |
7.6А |
380А |
7мΩ |
T68 (M6) |
13.6 |
197x166x170 (170) |
|
HRL12-200W |
60Ач |
11A |
550A |
7.5мΩ |
T25 (M6) |
18.0 |
230x138x211 (216) |
|
HRL12-270W |
75Ач |
13A |
650A |
6.5мΩ |
T11 (M8) |
22.2 |
350x167x173 (173) |
|
HRL12-320W |
90Ач |
18А |
700А |
4.5мΩ |
T59 (M6) |
25.0 |
260x168x212 (218) |
|
HRL12-360W |
105Ач |
18A |
900A |
5.5мΩ |
T60 (M6) |
28.2 |
307x168x211 (215) |
|

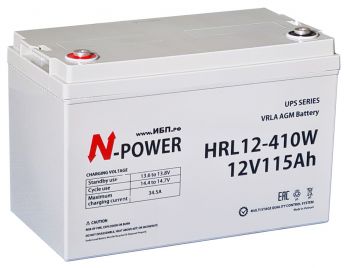

HRL12-410W |
115Ач |
20А |
1000А |
4.00мΩ |
T61 (M8) |
31.5 |
331x173x216 (222) |
|
HRL12-470W |
145Ач |
29А |
1450А |
3.80мΩ |
T18 (M8) |
43.7 |
341x172x281 (287) |
|
HRL12-490W |
140Ач |
24A |
1200A |
4.00мΩ |
T63 (M8) |
38.3 |
406x173x209 (237) |
|
HRL12-550W |
170Ач |
30A |
1500A |
3.00мΩ |
T58 (M8) |
44.5 |
485x170x240 (240) |
|
HRL12-760W |
240Ач |
40A |
2000A |
3.20мΩ |
T64 (M8) |
64.1 |
523x239x218 (222) |
|
HRL12-820W |
270Ач |
50A |
2500A |
3.00мΩ |
T65 (M8) |
73.5 |
520x268x220 (224) |
* в течение 5с. согласно п.7.8 ГОСТ Р МЭК 61056-1
|

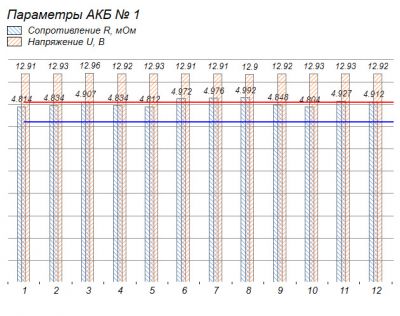

Перед отгрузкой заказчику аккумуляторы проходят тестирование и оценку внутреннего сопротивления батарей в группе. В результате тестирования выявляются неисправные элементы с аномальным внутренним реактивным сопротивлением.
|
Приложение 1. Разрядные характеристики на один элемент (батарея состоит из 6 элементов)
|
HR12-40W |
5 мин |
10 мин |
15 мин |
20 мин |
30 мин |
60 мин |
90 мин |
|---|---|---|---|---|---|---|---|
|
Разряд постоянным током, А/элемент (при 25°С) |
|||||||
|
1.60В/эл |
41.7 |
29.6 |
24.1 |
18.6 |
10.4 |
5.74 |
3.85 |
|
1.67В/эл |
39.7 |
28.4 |
23.0 |
18.0 |
10.3 |
5.66 |
3.79 |
|
1.70В/эл |
37.5 |
26.9 |
21.9 |
17.2 |
9.93 |
5.41 |
3.69 |
|
1.75В/эл |
35.4 |
25.5 |
20.8 |
16.6 |
9.66 |
5.40 |
3.60 |
|
1.80В/эл |
33.3 |
24.1 |
19.9 |
15.9 |
9.38 |
5.33 |
3.53 |
|
Разряд постоянной мощностью, Вт/элемент (при 25°С) |
|||||||
|
1.60В/эл |
73.2 |
52.0 |
41.2 |
33.0 |
19.2 |
10.7 |
7.26 |
|
1.67В/эл |
70.6 |
50.3 |
40.0 |
32.0 |
18.8 |
10.6 |
7.14 |
|
1.70В/эл |
67.7 |
48.4 |
38.7 |
30.8 |
18.3 |
10.4 |
7.08 |
|
1.75В/эл |
65.0 |
46.6 |
37.4 |
29.9 |
17.9 |
10.2 |
7.02 |
|
1.80В/эл |
62.1 |
44.8 |
36.1 |
28.8 |
17.4 |
10.0 |
6.84 |
|
|
HR12-120W |
5 мин |
10 мин |
15 мин |
20 мин |
30 мин |
60 мин |
90 мин |
|---|---|---|---|---|---|---|---|
|
Разряд постоянным током, А/элемент (при 25°С) |
|||||||
|
1.60В/эл |
116.5 |
85.8 |
66.8 |
51.7 |
30.0 |
19.0 |
13.4 |
|
1.67В/эл |
111.4 |
80.6 |
64.3 |
50.6 |
29.8 |
18.8 |
13.1 |
|
1.70В/эл |
105.0 |
77.9 |
61.0 |
48.2 |
28.6 |
18.0 |
12.8 |
|
1.75В/эл |
99.1 |
73.0 |
57.8 |
46.3 |
27.5 |
17.8 |
12.0 |
|
1.80В/эл |
93.2 |
68.3 |
54.8 |
44.4 |
26.8 |
17.3 |
12.1 |
|
Разряд постоянной мощностью, Вт/элемент (при 25°С) |
|||||||
|
1.60В/эл |
207.4 |
157.4 |
123.7 |
98.2 |
58.2 |
39.2 |
27.7 |
|
1.67В/эл |
199.4 |
151.8 |
120.0 |
96.0 |
57.3 |
38.5 |
27.6 |
|
1.70В/эл |
190.8 |
146.3 |
115.9 |
93.8 |
56.1 |
38.0 |
27.3 |
|
1.75В/эл |
182.5 |
140.9 |
112.3 |
92.3 |
55.2 |
37.3 |
27.0 |
|
1.80В/эл |
174.2 |
135.0 |
108.6 |
90.2 |
54.3 |
36.7 |
26.6 |
|
HRL12-160W |
5 мин |
10 мин |
15 мин |
20 мин |
30 мин |
60 мин |
90 мин |
|---|---|---|---|---|---|---|---|
|
Разряд постоянным током, А/элемент (при 25°С) |
|||||||
|
1.60В/эл |
147 |
110 |
89 |
69 |
45.0 |
28.1 |
19.7 |
|
1.67В/эл |
140 |
103 |
86 |
67 |
44.0 |
27.6 |
19.2 |
|
1.70В/эл |
132 |
100 |
81 |
64 |
42.3 |
27.0 |
18.6 |
|
1.75В/эл |
125 |
94 |
77 |
62 |
40.8 |
26.2 |
18.0 |
|
1.80В/эл |
117 |
88 |
73 |
59 |
39.5 |
25.5 |
17.7 |
|
Разряд постоянной мощностью, Вт/элемент (при 25°С) |
|||||||
|
1.60В/эл |
261 |
202 |
165 |
131 |
86 |
58 |
40.7 |
|
1.67В/эл |
251 |
195 |
160 |
128 |
85 |
57 |
40.4 |
|
1.70В/эл |
240 |
188 |
155 |
125 |
83 |
56 |
39.9 |
|
1.75В/эл |
230 |
181 |
150 |
123 |
82 |
55 |
39.4 |
|
1.80В/эл |
219 |
173 |
145 |
120 |
80 |
54 |
39.0 |
|
HRL12-200W |
5 мин |
10 мин |
15 мин |
20 мин |
30 мин |
60 мин |
90 мин |
|---|---|---|---|---|---|---|---|
|
Разряд постоянным током, А/элемент (при 25°С) |
|||||||
|
1.60В/эл |
183.3 |
137.5 |
111.4 |
86.3 |
60.0 |
37.0 |
25.9 |
|
1.67В/эл |
175.1 |
129.3 |
107.3 |
84.2 |
58.5 |
36.4 |
25.3 |
|
1.70В/эл |
165.3 |
124.7 |
101.6 |
80.3 |
56.2 |
36.0 |
24.5 |
|
1.75В/эл |
156.0 |
117.0 |
96.5 |
77.3 |
54.3 |
34.5 |
24.0 |
|
1.80В/эл |
146.7 |
109.4 |
91.4 |
74.0 |
52.5 |
33.6 |
23.3 |
|
Разряд постоянной мощностью, Вт/элемент (при 25°С) |
|||||||
|
1.60В/эл |
326.4 |
252.4 |
206.3 |
163.5 |
114.5 |
76.1 |
53.6 |
|
1.67В/эл |
313.9 |
243.3 |
200.0 |
160.0 |
112.7 |
74.9 |
53.2 |
|
1.70В/эл |
300.1 |
234.4 |
193.3 |
156.3 |
110.3 |
73.7 |
52.5 |
|
1.75В/эл |
287.3 |
225.8 |
187.1 |
153.7 |
108.7 |
72.5 |
51.9 |
|
1.80В/эл |
274.1 |
216.4 |
181.0 |
150.4 |
106.8 |
71.3 |
51.3 |
|
HRL12-270W |
5 мин |
10 мин |
15 мин |
20 мин |
30 мин |
60 мин |
90 мин |
|---|---|---|---|---|---|---|---|
|
Разряд постоянным током, А/элемент (при 25°С) |
|||||||
|
1.60В/эл |
247.5 |
185.6 |
150.4 |
116.5 |
75 |
47.1 |
32.7 |
|
1.67В/эл |
236.4 |
174.5 |
144.8 |
113.7 |
73.8 |
46.4 |
32.0 |
|
1.70В/эл |
223.1 |
168.3 |
137.1 |
108.4 |
70.9 |
45.0 |
31.0 |
|
1.75В/эл |
210.6 |
158.0 |
130.3 |
104.3 |
68.5 |
43.9 |
30.0 |
|
1.80В/эл |
198.1 |
147.7 |
123.4 |
99.9 |
66.2 |
42.8 |
29.5 |
|
Разряд постоянной мощностью, Вт/элемент (при 25°С) |
|||||||
|
1.60В/эл |
440.6 |
340.7 |
278.5 |
220.7 |
144.4 |
96.9 |
67.7 |
|
1.67В/эл |
423.7 |
328.4 |
270.0 |
216.0 |
142.2 |
95.4 |
67.2 |
|
1.70В/эл |
405.1 |
316.4 |
261.0 |
211.0 |
139.2 |
93.9 |
66.3 |
|
1.75В/эл |
387.8 |
304.8 |
252.6 |
207.5 |
137.1 |
92.3 |
65.6 |
|
1.80В/эл |
370.1 |
292.1 |
244.4 |
203.1 |
134.8 |
90.8 |
64.8 |
|
HRL12-320W |
5 мин |
10 мин |
15 мин |
20 мин |
30 мин |
60 мин |
90 мин |
|---|---|---|---|---|---|---|---|
|
Разряд постоянным током, А/элемент (при 25°С) |
|||||||
|
1.60В/эл |
296 |
220 |
178 |
138 |
90 |
56.4 |
39.1 |
|
1.67В/эл |
283 |
207 |
172 |
135 |
88 |
55.5 |
38.3 |
|
1.70В/эл |
267 |
200 |
163 |
129 |
85 |
54 |
37.1 |
|
1.75В/эл |
252 |
187 |
154 |
124 |
82 |
52.5 |
36 |
|
1.80В/эл |
237 |
175 |
146 |
118 |
79 |
51.2 |
35.3 |
|
Разряд постоянной мощностью, Вт/элемент (при 25°С) |
|||||||
|
1.60В/эл |
528 |
404 |
330 |
262 |
173 |
116 |
81.1 |
|
1.67В/эл |
507 |
389 |
320 |
256 |
170 |
114 |
80.5 |
|
1.70В/эл |
485 |
375 |
309 |
250 |
167 |
112 |
79.4 |
|
1.75В/эл |
464 |
361 |
299 |
246 |
164 |
111 |
78.5 |
|
1.80В/эл |
443 |
346 |
290 |
241 |
161 |
109 |
77.6 |
|
HRL12-410W |
5 мин |
10 мин |
15 мин |
20 мин |
30 мин |
60 мин |
90 мин |
|---|---|---|---|---|---|---|---|
|
Разряд постоянным током, А/элемент (при 25°С) |
|||||||
|
1.60В/эл |
341 |
255 |
204 |
164 |
115 |
73 |
50.5 |
|
1.67В/эл |
324 |
246 |
198 |
160 |
113 |
71 |
49.5 |
|
1.70В/эл |
306 |
232 |
190 |
153 |
109 |
69 |
47.9 |
|
1.75В/эл |
289 |
221 |
183 |
148 |
106 |
68 |
46.0 |
|
1.80В/эл |
272 |
211 |
175 |
143 |
102 |
66 |
45.6 |
|
Разряд постоянной мощностью, Вт/элемент (при 25°С) |
|||||||
|
1.60В/эл |
658 |
502 |
423 |
331 |
233 |
146 |
92 |
|
1.67В/эл |
634 |
485 |
410 |
325 |
230 |
145 |
91 |
|
1.70В/эл |
605 |
467 |
397 |
317 |
225 |
143 |
90 |
|
1.75В/эл |
580 |
449 |
382 |
310 |
222 |
142 |
89 |
|
1.80В/эл |
552 |
432 |
369 |
304 |
219 |
141 |
88 |
|
HRL12-470W |
5 мин |
10 мин |
15 мин |
20 мин |
30 мин |
60 мин |
90 мин |
|---|---|---|---|---|---|---|---|
|
Разряд постоянным током, А/элемент (при 25°С) |
|||||||
|
1.60В/эл |
403.2 |
301.3 |
233.8 |
189.3 |
140.0 |
83.4 |
60.8 |
|
1.67В/эл |
383.7 |
290.4 |
226.8 |
183.8 |
137.0 |
81.6 |
59.6 |
|
1.70В/эл |
362.4 |
274.4 |
217.4 |
176.6 |
132.5 |
78.9 |
57.7 |
|
1.75В/эл |
342.0 |
261.9 |
209.3 |
170.7 |
128.5 |
77.4 |
55.4 |
|
1.80В/эл |
321.5 |
249.2 |
200.9 |
164.8 |
124.4 |
75.4 |
54.9 |
|
Разряд постоянной мощностью, Вт/элемент (при 25°С) |
|||||||
|
1.60В/эл |
778.8 |
593.8 |
485.3 |
381.4 |
283.2 |
169.0 |
112.0 |
|
1.67В/эл |
749.9 |
574.1 |
470.0 |
373.8 |
279.3 |
167.8 |
111.2 |
|
1.70В/эл |
715.7 |
551.9 |
454.7 |
364.8 |
274.2 |
165.2 |
109.8 |
|
1.75В/эл |
685.5 |
530.7 |
438.3 |
357.3 |
270.3 |
164.1 |
108.8 |
|
1.80В/эл |
652.9 |
511.1 |
423.0 |
349.5 |
266.5 |
162.8 |
107.7 |
Разрешительная документация
- Декларация о соответствии. Соответствует требованиям: ГОСТ 12.2.007.12-88, Система стандартов безопасности труда. Источники тока химические. Требования безопасности; ГОСТ Р 53165-2008 (МЭК 60095-1:2006), Батареи аккумуляторные свинцовые стартерные для автотракторной техники. Общие технические условия.
